真空计和控制器
热电离真空计 BAG055 用于 VGC083 的微型热离子贝阿德-阿尔珀特无源测量头

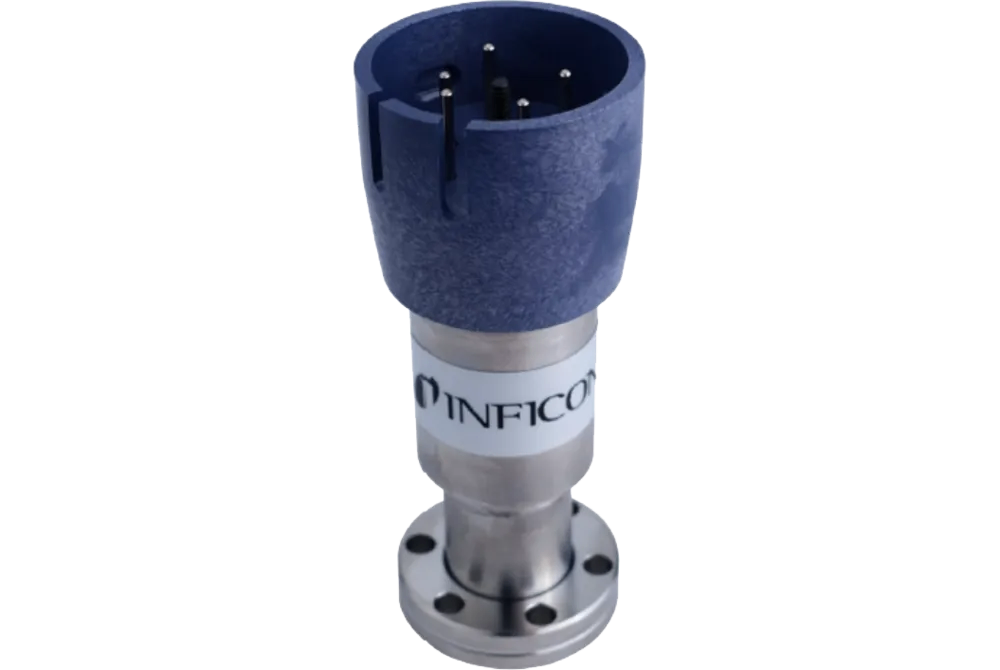

热电离真空计
BAG055
用于 VGC083 的微型热离子贝阿德-阿尔珀特无源测量头
热阴极电离无源真空计头 BAG055 是一种微型金属封闭式 Bayard-Alpert 传感器，设计用于真空计控制器 VGC083A。BAG055 是一款电子轰击（EB）脱气金属封闭式热电离真空计，能够测量低至 1×10-9 mbar 的压力。
BAG055 体积小巧，有多种法兰和配件可供选择，因此可以方便地安装在各种真空系统中，且占用空间极小。BAG055 采用双氧化钇涂层铱灯丝，烘烤温度可达 200 °C。高精度（15%）使 BAG055 成为普通真空工业或研发应用中经济、耐用的选择。
优势
经久耐用、可靠、成熟的表头设计
结构紧凑，连接法兰和配件选择多，可直接替换
双氧化钇涂层铱丝阴极组件
电子轰击 (EB) 除气
典型应用
需要在高真空范围内进行精确真空测量的工业或研发应用
运营单位
真空计控制器 VGC083A
规格
BAG055
| 测量原理 | 贝亚德-阿尔伯特，热阴极电离 微电离计 |
| 测量范围 | 1.3×10-9 毫巴至 6.7×10-2 毫巴 |
| 精度 (N2) | 读数的 ±15 % |
| 重复性 (N2) | 读数的 ±5 % |
| 馈入量 | 玻璃 |
| 烘烤温度 | ≤200°C1) |
| 暴露在真空中的材料 | 不锈钢、玻璃、W、Y2O3 |
| 特点 | 双 Y2O3 涂层铱 (Ir) 灯丝 |
1) with high temperature cable or without cable
部件编号
部件编号
配件
| BAG055 | |
| 399-760 | BA EB-degas, ¾’’ tube, Yt2O3 coated dual iridium filament (Ir) |
| 399-761 | BA EB-degas, DN 16 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-762 | BA EB-degas, DN 25 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-763 | BA EB-degas, DN 40 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-764 | BA EB-degas, DN 16 CF-R, Yt2O3 coated dual iridium filament (Ir) |
| 399-765 | BA EB-degas, DN 40 CF-R, Yt2O3 coated dual iridium filament (Ir) |
| 399-766 | BA EB-degas, 8 VCR female, Yt2O3 coated dual iridium filament (Ir) |
部件编号
配件
| Cables to VGC083A | |
| 50°C | |
| 399-810 | 3 m (9.9 ft) |
| 399-811 | 8 m (25 ft) |
| 399-812 | 15 m (50 ft) |
| 200°C | |
| 399-860 | 3 m (9.9 ft) |
| 399-861 | 8 m (25 ft) |
| 399-862 | 15 m (50 ft) |
