真空泵

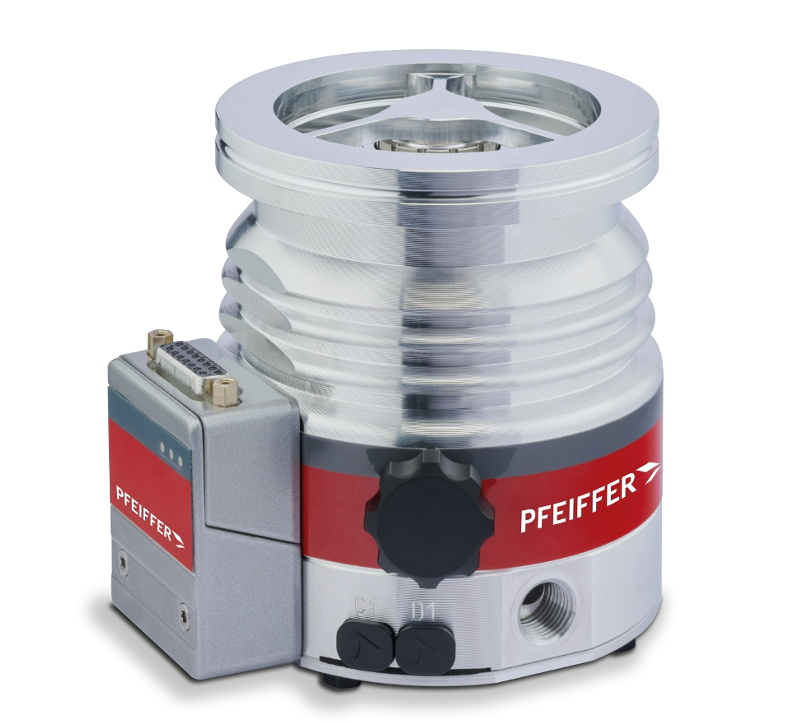

HiPace 30 Neo 涡轮分子真空泵
HiPace 30 Neo
涡轮分子真空泵
可靠
热运行范围广，维护周期长
性能卓越
结构紧凑，实现最大压缩比
灵活
易于集成到小型分析系统中，可按任意方向安装
技术规格
| 技术参数 | HiPace 30 Neo |
|---|---|
| 排气口 | G 1/4"/DN16/DN25 |
| 进气口 | DN40/DN 63 ISO-K/ISO-KF/CF-F |
| 轴承 | 混合动力 |
| 氩气压缩比 | 1 · 10¹¹ |
| 氢气压缩比 | 1 · 10⁴ |
| 氦气压缩比 | 2 · 10⁵ |
| 氮气压缩比 | 1 · 10¹¹ |
| 冷却方式 | 风冷（自然对流） |
| 最大电流 | 5.6 A |
| 电子驱动装置 | TC 80 |
| 声压级（EN ISO 2151） | ≤48 dB(A) |
| 极限压力 | 1 · 10⁻⁷ hPa(mbar) |
| 适用于氮气的最大前级真空 | 20 hPa(mbar) |
| 最终转速下的氩气气体流量 | 0.33 hPa·l/s |
| 最终转速下的氮气气体流量 | 3.2 hPa·l/s |
| 输入 / 输出接口 | RS485，远程 |
| 输入电压 | 24 V DC (±10%) |
| 整体泄漏率 | 2 · 10⁻⁸ Pa m³/s |
| 安装方向 | 任意 |
| 允许的最大径向磁场 | 5 mT |
| 电源位置 | 外接电源 |
| 最大功耗 | 110 W |
| 防护等级 | IP54 类型 12 |
| 抽速 | 72 – 115 m³/h |
| 氩气抽速 | 31 l/s |
| 氢气抽速 | 24 l/s |
| 氦气抽速 | 30 l/s |
| 氮气抽速 | 32 l/s |
| 可调转速 | 50 – 100% |
| 转速 ±2 % | 90,000 min⁻¹ |
| 启动时间 | 65 秒 |
| 电子驱动装置安装类型 | 集成式电子驱动装置 |
| 排气连接 | G 1/8'' |
| 重量 | 1.5 kg |
| 冷却方式，可选 | 水冷、风冷（强制对流） |
| 冷却水流速 | 75 l/h |
| 冷却水温度 | 5 – 25 °C |
| 最终转速下的氢气气体流量 | 20 hPa·l/s |
| 最终转速下的氦气气体流量 | 7.4 hPa·l/s |
| 全转速下的氩气气体流量，短期 | 3 hPa·l/s |
| 全转速下的氢气气体流量，短期 | 20 hPa·l/s |
| 全转速下的氦气气体流量，短期 | 12.5 hPa·l/s |
| 全转速下的氮气气体流量，短期 | 7.5 hPa·l/s |
| 允许的最大轴向磁场 | 23 mT |
| 尺寸（Ø x H） | 86 x 106.4 mm |

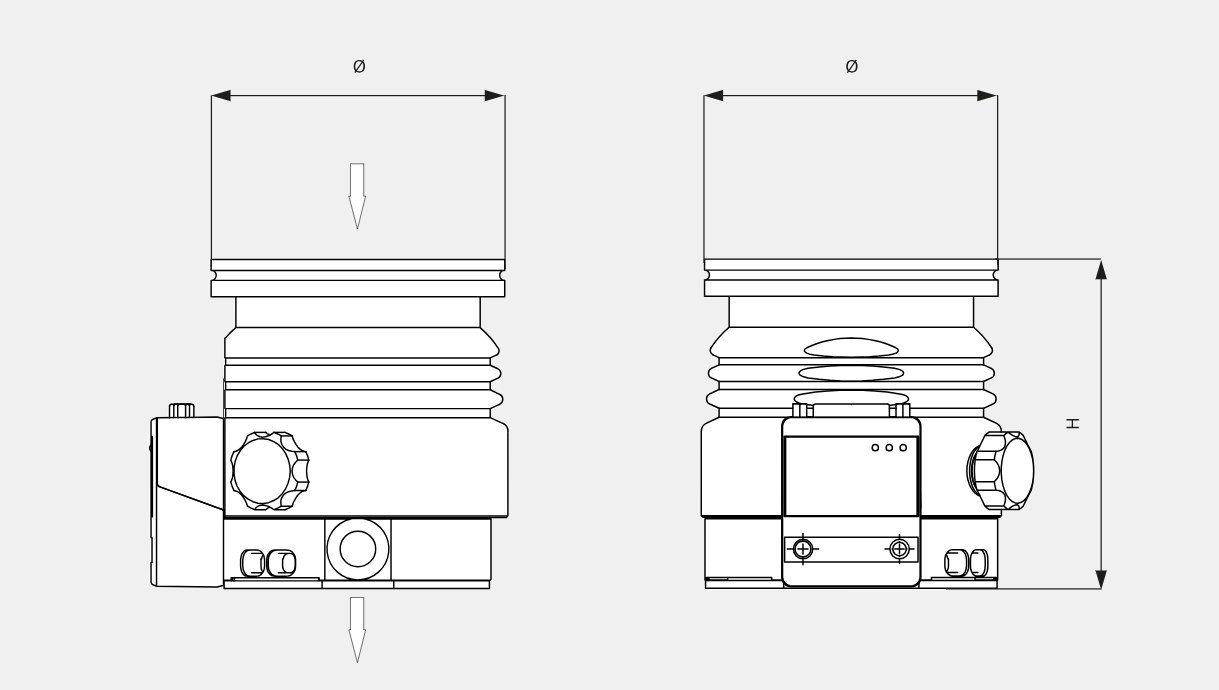

尺寸图
HiPace 30 Neo

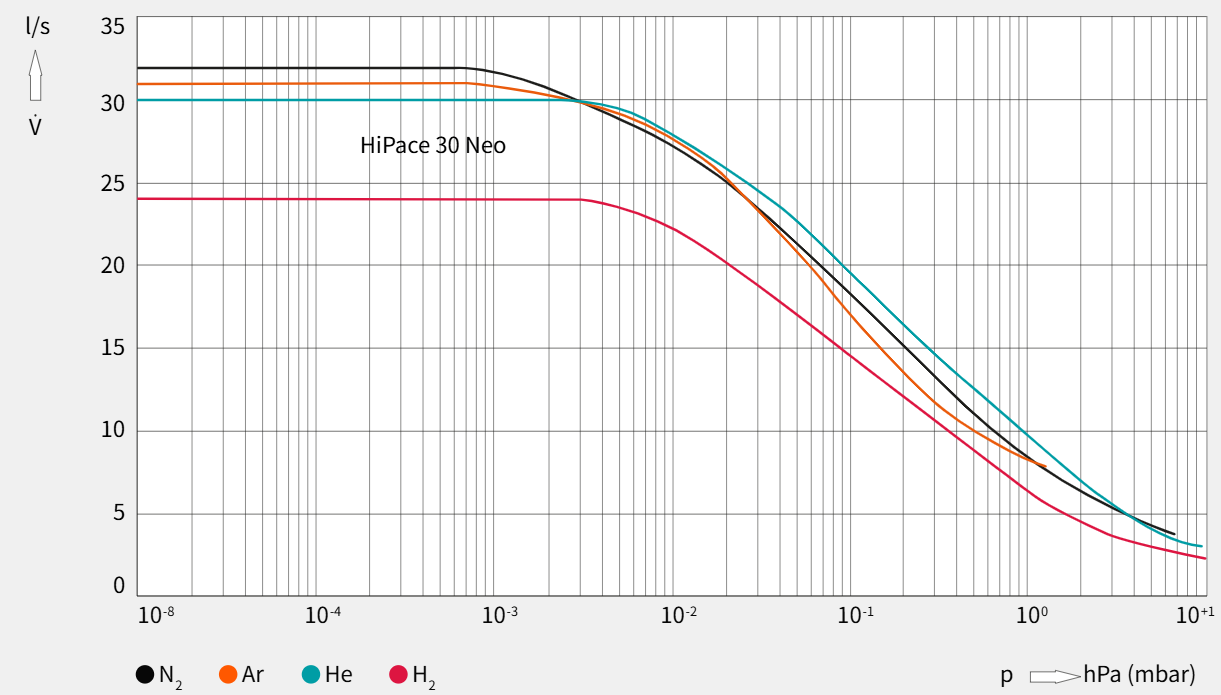

抽速
市场和应用
医疗
- 质谱仪
研发
- 质谱分析
科学仪器
- 质谱分析
