真空计和控制器

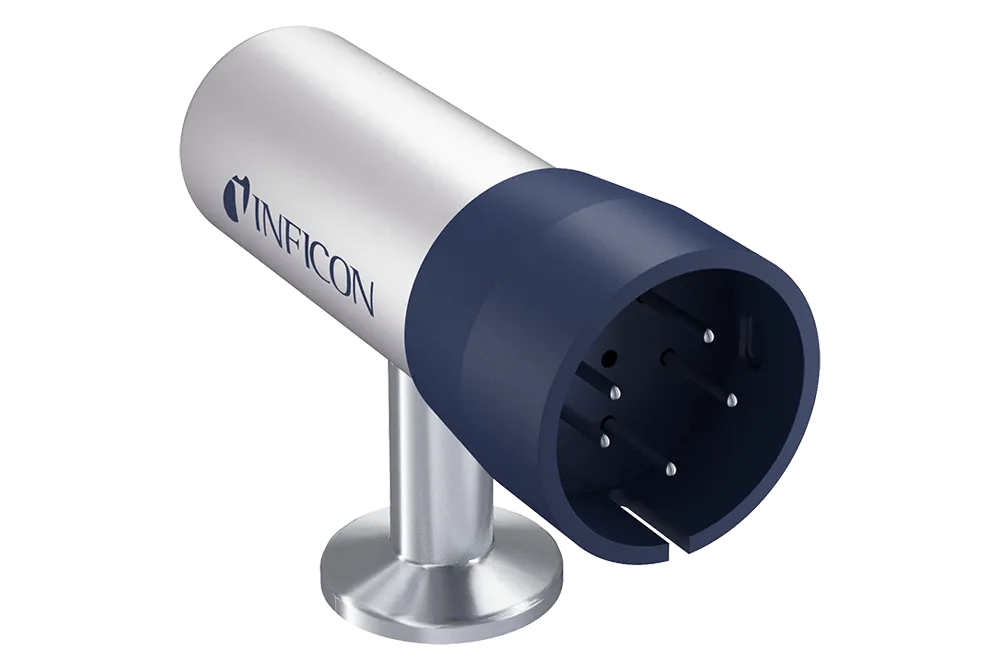

皮拉尼真空计 PGE050 用于 VGC083 和 VGC031 的对流增强型被动皮拉尼计
皮拉尼真空计
PGE050
用于 VGC083 和 VGC031 的对流增强型被动皮拉尼计
皮拉尼真空计增强型 050 (PGE050) 是主动对流增强型皮拉尼真空计 PGE300 和 PGE500 的被动版本。PGE050 配备了相同的传感器技术，可与我们的 VGC031 和 VGC083 无源压力表控制器单元配合使用。
由于采用了对流增强原理，PGE050 能够在 1.3×10-4 至 1333 mbar 的测量范围内读取高精度读数。PGE050 具有更宽的测量范围和无与伦比的精度，尤其是在接近大气压时，是真空系统中替代其他皮拉尼真空计或热电偶真空计的首选。坚固耐用的传感器设计使 PGE050 成为一种高价值/低拥有成本的选择，适用于需要从大气压到高真空范围进行经济真空测量的许多应用。
优势
对流增强型 Pirani 技术可在大气附近实现更宽的测量范围和更高的精度
镀金钨丝
机械结构坚固，不易受到机械冲击和振动的影响
多种法兰选择
符合标准： CE 和 RoHS
直接插入即可取代 Granville-Phillips® Convectron® 压力表传感器（插头/引脚相同）
PGE050 可接受 Granville-Phillips® Convectron® 控制器、电缆和模块
理想的压力表传感器，用于升级已安装的皮拉尼和热电偶压力表
(Granville-Phillips®、Convectron® 和 Mini-Convectron® 是马萨诸塞州安多佛市 MKS Instruments 的注册商标）。
典型应用
从大气到高真空范围的一般真空测量和控制
运营单位
真空计控制器 VGC083 A/B/C 和 VGC031

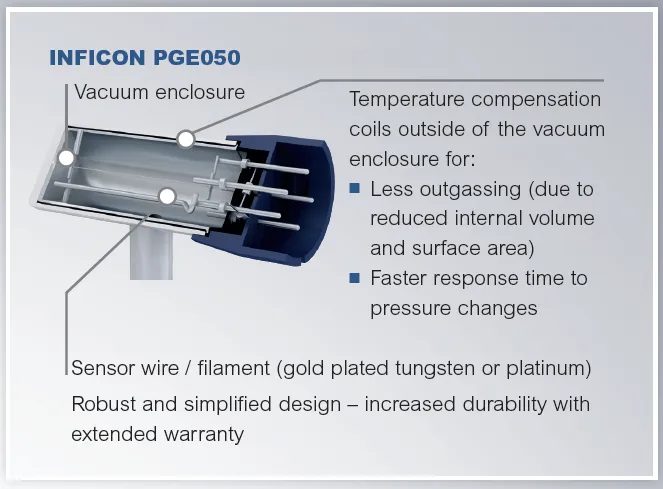

独特的设计功能
规格
PGE050
| 测量原理 | 对流增强型皮拉尼 |
| 测量范围 (N2) | 1.3×10-4 … 1333 毫巴 |
| 精度 (N2) | |
| 1.3×10-4 … 1.3×10-3 毫巴 | 0.1×10-3 毫巴 resolution |
| 1.3×10-3 … 530 毫巴 | 读数的 ±10 |
| 530 … 1333 毫巴 | 读数的 ±2.5% |
| 重复性 (N2) | 读数的 ±2 |
| 馈通 | 玻璃 |
| 烘烤温度 | ≤150 °C1) |
| 暴露在真空中的材料 | 不锈钢、玻璃、镀金钨丝、镍、聚四氟乙烯 (Teflon®) |
| 特性 | 镀金钨 (W) 灯丝 安装方向：建议水平安装 (方向对低于 1 毫巴的测量没有影响） |
1) 带高温电缆或不带电缆 | |
部件编号
部件编号
配件
| PGE050 | |
| 352-500 | Pirani Gauge, DN ISO 16 KF, tungsten filament (W) |
| 352-501 | Pirani Gauge, DN ISO 25 KF, tungsten filament (W) |
| 352-502 | Pirani Gauge, DN ISO 40 KF, tungsten filament (W) |
| 352-503 | Pirani Gauge, DN ISO 16 CF-R, tungsten filament (W) |
| 352-504 | Pirani Gauge, DN ISO 40 CF-R, tungsten filament (W) |
| 352-505 | Pirani Gauge, 4 VCR female, tungsten filament (W) |
| 352-506 | Pirani Gauge, 8 VCR female, tungsten filament (W) |
| 352-507 | Pirani Gauge, 1/8 NPT, tungsten filament (W) |
部件编号
配件
| 连接 VGC083 和 VGC031 的电缆 | |
| 50 °C | |
| 399-580 | 3 m (9.9 ft) |
| 399-581 | 8 m (25 ft) |
| 399-582 | 15 m (50 ft) |
| 150 °C | |
| 399-520 | 3 m (9.9 ft) |
| 399-521 | 8 m (25 ft) |
| 399-522 | 15 m (50 ft) |
