真空计和控制器

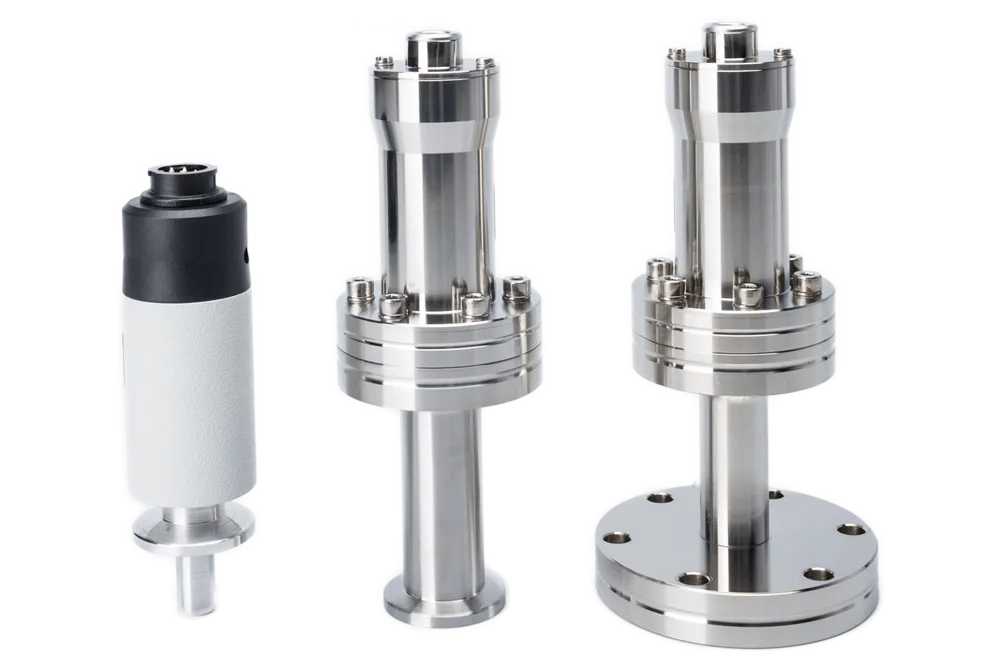

被动真空计 PSG010, PSG017 & PSG018 适用于VGC094的Pirani被动式测量头
被动真空计
PSG010, PSG017 & PSG018
适用于VGC094的Pirani被动式测量头
真空计表头PSG010、PSG017和PSG018是历史悠久的被动式皮拉尼真空计，可与真空计控制器VGC094搭配使用。它们专为压力范围在8×10-4到1000 mbar的气体真空测量而设计。紧凑的金属设计提供了适合一般真空应用的坚固解决方案。
PSG010适用于一般真空应用，而PSG017和PSG018则因其金属密封设计，可满足烘烤温度高达250°C或抗高度电离辐射的严苛应用需求。PSG017的镍丝适用于腐蚀性介质应用。
优势
弹性体（PSG010）或金属密封（PSG017，PSG018）设计
指定的高测量准确度与重复性
烘烤温度高达100°C（PSG010）/ 250°C（PSG017，PSG018）
抗电离辐射高达106Gy（PSG017，PSG018）
镍丝耐腐蚀（PSG017）
电缆长度可达100公尺（PI 300 DL/CP 300 T11L可达500公尺）
典型应用
适用于要求严苛和/或高温应用的一般真空测量与控制，真空范围从低真空到高真空
运行套件
真空計控制器 VGC094
规格
PSG010
PSG017
PSG018
| 測量原理 | 皮拉尼 |
| 测量范围（空气、O2、CO、N2） | 8×10-4 … 1000 mbar |
| 准确度 (N2) | |
| 在 ≥100 mbar 的范围內 | 读数的因素 2 以下 |
| 室溫且 电缆长度 <20 m | 在 1×10-1... 10 mbar 范围内读数的 ~±20% 在 ≤10-2mbar 范围内读数的 2 倍以下 |
| 重复性 (N2) | ~±2% 的读数，范围为 1×10-2... 100 mbar |
| 內部密封 | 玻璃 | 弹性体 (FPM) |
| 烘烤溫度 | ≤100 °C |
| 最大操作距离 | ≤100 m |
| 暴露于真空的材料 | AIMgSi、玻璃、FPM、W、Ni、烧结青銅 |
| 特点 | 钨(W) |
PSG010
PSG017
PSG018
| 測量原理 | 皮拉尼 |
| 測量范围（空气、O2、CO、N2） | 8×10-4 … 1000 mbar |
| 准确度 (N2) | |
| 在 ≥100 mbar 的范围內 | 读数的 2 倍以下 |
| 室溫且 电缆长度 <20 m | ~±10% 讀數的范围為 1×10-2... 100 mbar |
| 重复性 (N2) | 在 1×10-2... 100 mbar 范围內 ~±2% 的读数100 mbar |
| 內部密封 | AI2O3陶瓷 | 金屬 |
| 烘烤溫度 | ≤250 °C |
| 最大操作距離 | ≤100 m |
| 电辐射射耐受性 | 106 Gy |
| 暴露于真空的材料 | 不锈钢、AI2O3、银、镍 |
| 特点 | 镍 (Ni) 絲，耐腐蝕 |
PSG010
PSG017
PSG018
| 測量原理 | 皮拉尼 |
| 測量範圍（空氣、O2、CO、N2） | 8×10-4 … 1000 mbar |
| 準確度 (N2) | |
| 在 ≥100 mbar 的範圍內 | 讀數的 2 倍以下 |
| 室溫且 電纜長度 <20 m | ~±10% 讀數的範圍為 1×10-2... 100 mbar |
| 高達 +70 °C 且在整個 指定電纜長度的整個範圍內 | ~±20% 讀數的範圍為 1×10-2... 100 mbar |
| 在整個指定範圍內 溫度和電纜長度 | 在 1×10-2... 100 mbar 範圍內 ~±35% 的讀數 100 mbar |
| 重複性 (N2) | ~±2% 讀數在 1×10-2... 的範圍內 100 mbar |
| 內部密封 | AI2O3 陶瓷 | 金屬 |
| 烘烤溫度 | ≤250 °C |
| 最大操作距離 | ≤500 m (使用 PI 300 DL/CP 300 T11L) |
| 電離輻射耐受性 | 106 Gy |
| 暴露於真空中的材料 | 不銹鋼、AI2O3、銀、鎢、鎳 |
| 特點 | 鎢 (W) 絲 |
零件编号
零件编号
配件
| PSG010 | |
| 350-400 | DN 10 ISO-KF |
| PSG017 | |
| 350-430 | DN 16 ISO-KF |
| 350-431 | DN 16 CF-F |
| PSG018 | |
| 350-420 | DN 16 ISO-KF |
| 350-424 | DN 16 CF-F |
| 350-423 | DN 40 CF-F |
零件编号
配件
| 连接 VGC094 的线缆 | |
| 至 PSG010 80°C | |
| BG548402-T | 3 m (9.9 ft) |
| BG548403-T | 6 m (19.8 ft) |
| BG548450-T | 10 m (33 ft) |
| BG548451-T | 15 m (49 ft) |
| 连接 VGC094 的线缆 | |
| 至 PSG017/018 80°C | |
| BG548308-T | 3 m (9.9 ft) |
| BG548309-T | 6 m (19.8 ft) |
| BG548456-T | 10 m (33 ft) |
| BG548457-T | 15 m (49 ft) |
| 连接VGC094 的线缆 | |
| 至 PSG017/018 250°C | |
| BG548414-T | 3 m (9.9 ft) |
| BG548465-T | 6 m (19.8 ft) |
| BG448047-T | 10 m (33 ft) |
| BG448043-T | 15 m (49 ft) |
| 適用於 PSG010/017/018 的延長線 80°C | |
| BG548466-T | 10 m (33 ft) |
| BG548468-T | 20 m (65 ft) |
| BG548470-T | 30 m (99 ft) |
