真空计和控制器

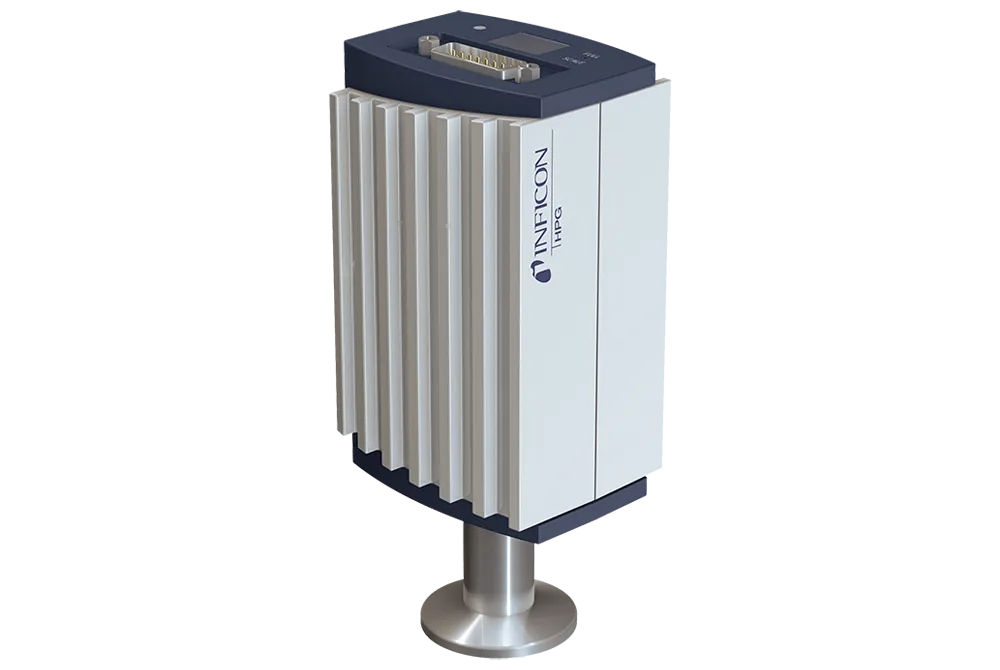

热电离真空计HPG400
热电离真空计
HPG400
大气压到高真空真空计
INFICON 高压热电离 Pirani真空计 HPG400 将高压热电离技术与 Pirani 传感器整合在一个体积小、价格低的规管中，可测量 2×10-6 mbar 至大气气压（1.5×10-6 Torr 至大气气压）范围内的压力。HPG400 提供高可重复性和再现性压力测量，实现精确控制镀溅过程压力。
好处
HPG400 可节省成本和工具空间，降低真空系统的安装与设置的复杂性
高压热电离可以准确可靠地测量 1 X 10-5 至 1 mbar 范围内的压力，进而改善过程控制
用户可选的热电离发射在 5 X 10-2 至 1 mbar 之间启动
皮拉尼联锁保护丝极，防止过早烧毁
备有可选的图形显示器和现场总线接口
高真空皮拉尼自动调节，减少操作员的干预
符合 RoHS 标准
典型应用
半导体制造、电子工业和媒体工业中的溅镀应用
工业镀膜
低真空至高真空范围内的一般真空测量和控制
规格
| Measurement range (air, N2) | mbar Torr | 2×10-6 … 1000 1.5×10-6 … 750 |
| Accuracy | ||
| 10-5 … 1 mbar | % of reading | ±15 (1) |
| Repeatability | ||
| 10-5 … 10-1 mbar | % of reading | 2 |
| 10-1 … 100 mbar | % of reading | 30 |
| Temperature | ||
| Operation (ambient) | °C | 0 … +50 |
| Storage | °C | -20 … +70 |
| Bakeout at flange | °C | 80 |
| Bakeout electronics removed | °C | 150 |
| Supply voltage | V (dc) A (dc) | 20 … 28 0.8 |
| Materials exposed to vacuum | Yt2O3, Ir, Pt, Mo, Cu, W, NiFe, NiCr, stainless steel, glass | |
| (1) Accuracy from 10-5 mbar to the selected hot ion emission on value | ||
Part Number
Accessories
Spare Parts
| Part Number | Description |
| 353-520 | HPG400 DN 25 ISO-KF |
| 353-521 | HPG400 LCD, DN 25 ISO-KF |
| 353-522 | HPG400 DN 40 CF-F |
| 353-523 | HPG400 LCD, DN 40 CF-F |
| 353-525 | HPG400-SP PBus, DN 25 ISO-KF |
| 353-526 | HPG400-SP PBus, DN 40 CF-F |
| 353-527 | HPG400-SD DNet DN 25 ISO-KF |
| 353-528 | HPG400-SD DNet DN 40 CF-F |
Part Number
Accessories
Spare Parts
| Part Number | Description |
| 211-113 | Centering ring with baffle DN 25 KF |
| 353-511 | Power supply BPG400 24VDC |
| 357-499 | Baffle HPG (10 pieces) |
Part Number
Accessories
Spare Parts
| Part Number | Description |
| 354-487 | Spare sensor head HPG400, DN 25 ISO-KF |
| 354-488 | Spare sensor head HPG400, DN 40 CF-F |
