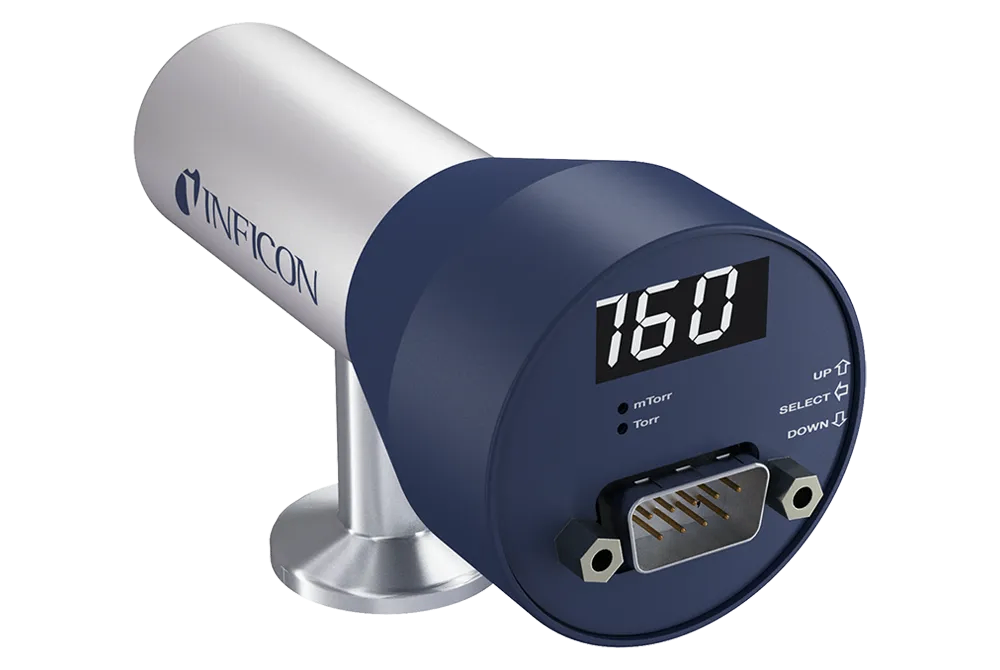

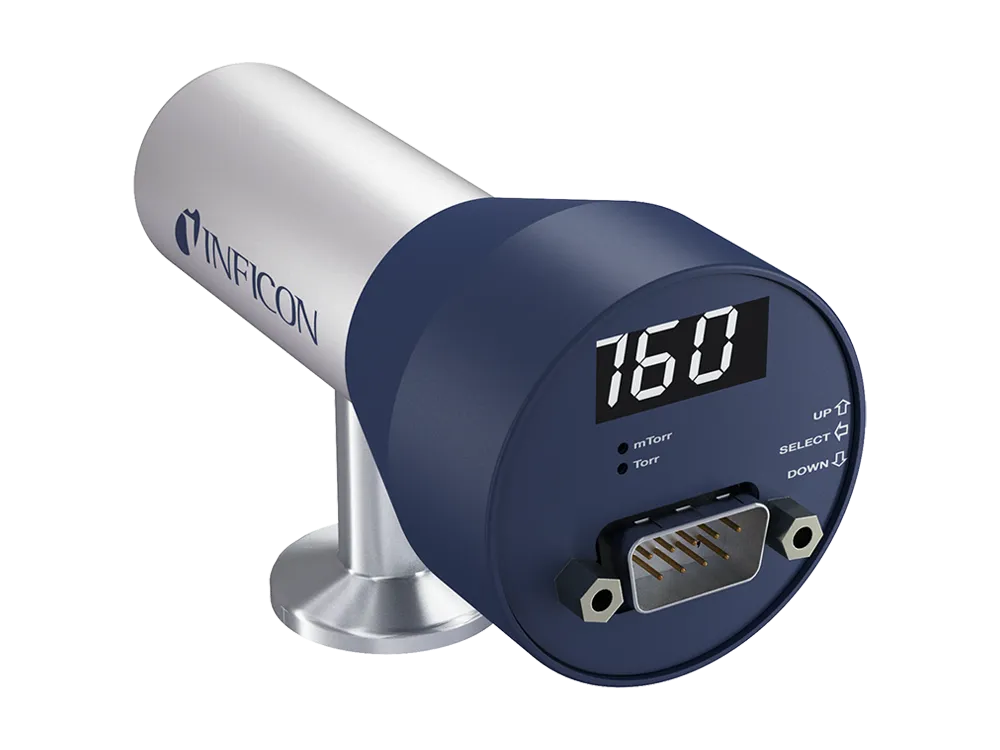

皮拉尼真空计PGE300
皮拉尼真空计
PGE300
大气压至中真空真空计
INFICON 皮拉尼测量仪加强型 300 (PGE300) 像比它更大的 brotherP GE500 一样配备了市场上最新的数字对流增强型皮拉尼技术。PGE300 配备与 PGE500 相同的传感器组件，以在 100 至 1000 mbar 的测量范围中获得同样高准确度的读数。PGE300 仅提供真空行业的大多数用户追求的关键内置功能，以最大限度地降低成本和提高效率。这种坚固的仪表和传感器设计结合工厂内置的清晰读数 LED 显示屏、3 种可选模拟输出信号和设定点继电器，使得 PGE300 成为所有客户的高价值/低拥有成本选择，而不仅限于 OEM 客户。这些特点使该仪表适合众多需要低真空度至高真空度范围的经济型真空测量功能的应用。由于测量范围更广且准确度更高（尤其是在低压条件下），同时内置价格实惠的功能，因此在替代真空系统中的热电偶仪表时，PGE300 也是首选的主动真空计。
优势
对流增强的皮拉尼技术可在大气压下实现宽测量范围和更高的精度
内置显示器的一体式主动式测量仪，1 个设定点和 3 个可选模拟输出信号
明亮的数字 LED 显示屏提供用户友好的校准和操作
3 个可选的模拟输出信号（用户可选）
出厂预设模拟输出信号或通过用户界面进行选择
工厂预设的显示单位或通过用户界面进行选择
用户可编程设定点继电器
镀金钨丝
机械强度高、坚固耐用、不易受机械冲击和振动影响
各种法兰的选择
合规和标准：CE、RoHS
直接取代大多数 Granville-Phillips® Mini-Convectron® 模块 (GP275)，是升级所安装的热电偶测量仪的理想设备
（Granville-Phillips® 和 Mini-Convectron® 是 MKS Instruments, Andover, MA 的注册商标）
典型应用
前级真空压力测量
低真空至超高真空范围内的一般真空测量和控制
规格
| Measurement range | mbar Torr Pa | 1.3×10-4 … 1333 1×10-4 … 1000 1.3×10-2 … 133000 |
| Accuracy (N2) | ||
| 1.3 × 10-4 … 1.3 x 10-3 mbar | mbar | ±10 |
| 1.3 × 10-3 … 530 mbar | % of reading | ±10 |
| 530 … 1333 mbar | % of reading | ±2.5 |
| 1×10-4 … 1×10-3 Torr | 1×10-4 … 1×10-3 Torr | 0.1 mTorr resolution |
| 1×10-3 … 400 Torr | % of reading | ±10 |
| 400 … 1000 Torr | % of reading | ±2.5 |
| Repeatability (N2) | % of reading | ±2 |
| Admissible temperature | ||
| Operation | °C | 0 ... +40 |
| Storage | °C | -40 ... +70 |
| Bakeout | °C | ≤70 |
| Supply voltage | V (dc) | +12 ... +28 |
| Setpoint relay | 1 (single-pole double-throw relay (SPDT)) 1 A at 30 V (dc) resistive, or V (ac) non-inductive | |
| Materials exposed to vacuum | gold-plated tungsten, 304 & 316 stainless steel, glass, nickel, Teflon® |

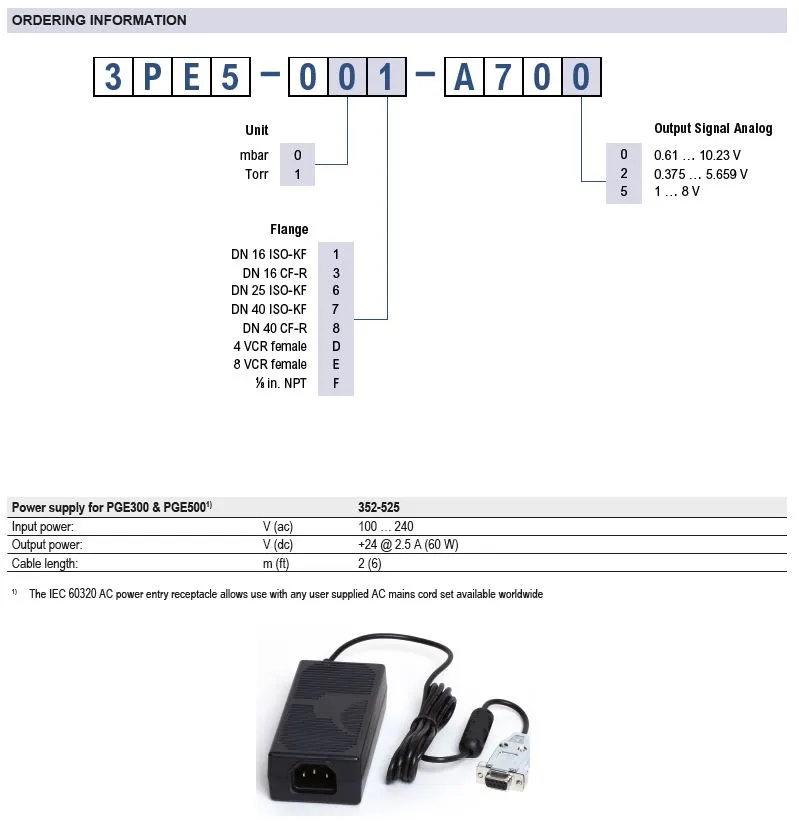

| Part Number | Description |
| 3PE5-001-A700 | PGE300 9DSUB, 1SP, LED, 16KF |
| 3PE5-007-A700 | PGE300 9DSUB, 1SP, LED, 40KF |
| 3PE5-008-A700 | PGE300 9DSUB, 1SP, LED, 40CF |
零件编号
