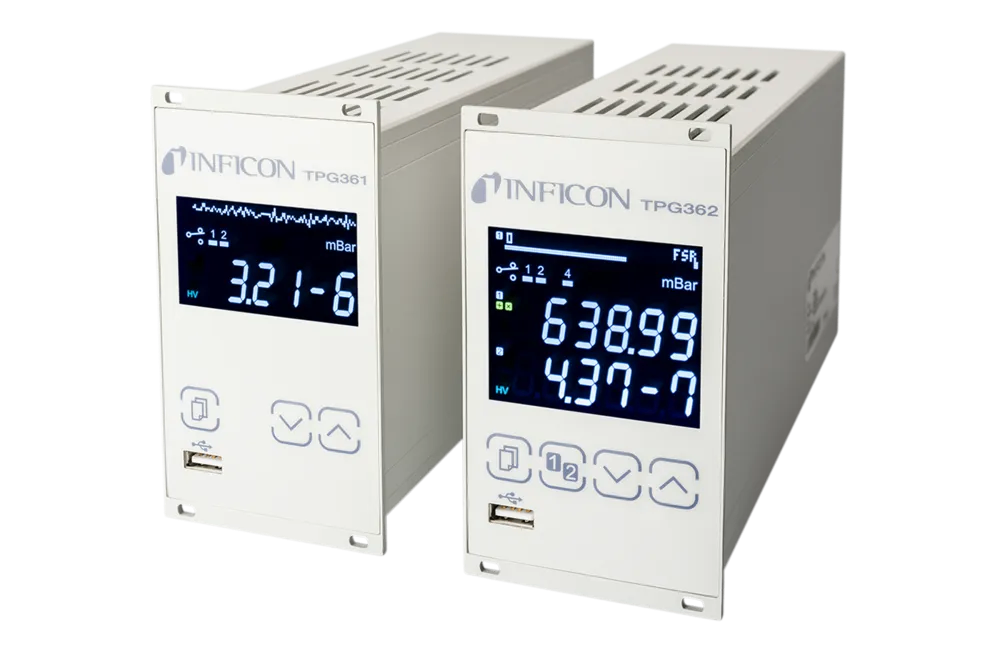

真空压力控制器TPG36x TPG361 TPG362
真空压力控制器
TPG36x
用于过程测量和数据记录的高级控制器。
作为用于过程测量、控制和数据记录的多功能控制器，TPG361 和 TPG362 有源压力计控制器可与各种有源紧凑型压力计无缝配合使用。它们能在 10-10 至 1500 毫巴（10-10 至 1125 托）的压力范围内有效地管理和记录数据。
优势
易于使用的点阵式菜单界面，用于调整参数、传感器或常规设置
清晰明亮的显示屏，用于远程读取设备数据
条形图用于显示设定点或显示压力随时间变化的情况
带 USB 记忆棒（正面）的数据记录和参数备份功能
可在线或通过 U 盘进行固件更新
每个通道有两个可自由定义的设定点，滞后可调
通过 16 位 A/D 转换器进行高精度数据评估
自动识别 INFICON 有源紧凑型压力表
以太网、RS485 和 USB 接口
规格
TPG361
TPG362
| 类型 | TPG361 |
| 测量通道 | 1 |
| 显示 | LCD, LED 背光 |
| 速率 1/s | 10 |
| 带显示范围的可连接测量仪 | |
| CMR (A/D) 托 | 1×10-3×F.S. … 1×F.S. |
| PCR 毫巴/托 | 5×10-5 … 1500 / 3.75×10-5 … 1125 |
| TPR 毫巴/托 | 1×10-4 … 1000 / 7.5×10-5 … 750 |
| PKR 毫巴/托 | 1×10-9 … 1000 / 7.5×10-10 … 750 |
| IKR 毫巴/托 | 1×10-9 … 1×10-2 / 7.5×10-10 … 7.5×10-3 |
| APR 毫巴/托 | 0.1 … 55000 / 7.5×10-2 … 4.125×104 |
| PBR 毫巴 / 托 | 5×10-10 … 1000 / 3.75×10-10 … 750 |
| IMR 毫巴/托 | 2×10-6 … 1000 / 1.5×10-6 … 750 |
| 测量单位（可选） | mbar, Torr, Pa, hPa, Micron, V |
| 设定点 | |
| 设定点继电器 | 2 |
| 通道分配 | 1 |
| 调节范围 | 取决于传感器 |
| 滞后 | 可调 |
| 继电器触点 | 浮动转换触点 |
| 触点额定值 V (ac) / A | 30 / 1 |
| 触点额定值 V (dc) / A | 60 / 0.5 |
| 连接器 | D-sub, 15 针, 母头 |
| 模拟输出 | |
| 范围 V | 0 ... 10.3, 传感器模拟输出信号 |
| 模拟输出 | 1 |
| 连接器 | 安费诺 C91B，7 针，母头 |
| 接口（数字） | USB 从站，主站，以太网和 RS485 |
| 连接器 | USB A 型、USB B 型、FCC68/RJ45、 M12 |
| 电源 | |
| 电压（交流） | 100 ... 240 |
| 频率 赫兹 | 50 ... 60 |
| 消耗功率 W | ≤45 |
| 工作温度（环境） °C | +5 ... +50 |
TPG361
TPG362
| 类型 | TPG362 |
| 测量通道 | 2 |
| 显示 | 液晶显示器，LED 背光 |
| 速率 1/s | 10 |
| 带显示范围的可连接测量仪 | |
| CMR (A/D) 托 | 1×10-3×F.S. … 1×F.S. |
| PCR 毫巴/托 | 5×10-4 … 1500 / 3.75×10-4 … 1125 |
| TPR 毫巴/托 | 5×10-4 … 1000 / 3.75×10-4 … 750 |
| PKR 毫巴/托 | 1×10-9 … 1000 / 7.5×10-10 … 750 |
| IKR 毫巴/托 | 1×10-9 … 1×10-2 / 7.5×10-10 … 7.5×10-3 |
| APR 毫巴/托 | 0.1 … 55000 / 7.5×10-2 … 4.125×104 |
| PBR 毫巴 / 托 | 5×10-10 … 1000 / 3.75×10-10 … 750 |
| IMR 毫巴/托 | 2×10-6 … 1000 / 1.5×10-6 … 750 |
| 测量单位（可选） | mbar, Torr, Pa, hPa, Micron, V |
| 设定点 | |
| 设定点继电器 | 4 |
| 通道分配 | 1 或 2 |
| 调节范围 | 取决于传感器 |
| 滞后 | 可调 |
| 继电器触点 | 浮动转换触点 |
| 触点额定值 V (ac) / A | 30 / 1 |
| 触点额定值 V (dc) / A | 60 / 0.5 |
| 连接器 | D-sub, 15 针, 母头 |
| 模拟输出 | |
| 范围 V | 0 ... 10.3, 传感器模拟输出信号 |
| 模拟输出 | 2 |
| 连接器 | 安费诺 C91B，7 针，母型 |
| 接口（数字） | USB 从设备、主设备、以太网和 RS485 |
| 连接器 | USB A 型、USB B 型、FCC68/RJ45、 M12 |
| 电源 | |
| 电压（交流） | 100 ... 240 |
| 频率 赫兹 | 50 ... 60 |
| 消耗功率 W | ≤65 |
| 工作温度（环境） °C | +5 ... +50 |
即插即用式替换
部件编号
| INFICON | Pfeiffer Vacuum | |
| TPG361 | IGD28040 | PTG28040 |
| TPG362 | IGD28290 | PTG28290 |
