真空计和控制器

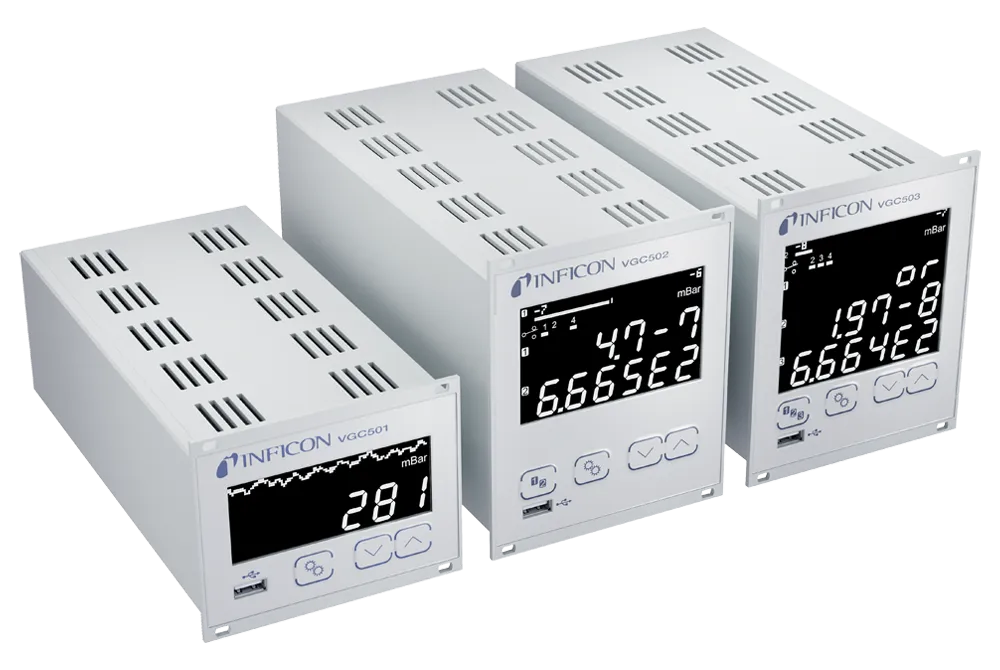

真空计控制器VGC501、VGC502、VGC503
真空计控制器
VGC50x
过程测量、控制和记录数据的可持续解决方案
新 VGC50x 系列主动真空计控制器可与各种 INFICON 主动真空计兼容，能够监测 10⁻¹⁰ 至 1500 mbar（10⁻¹⁰ 至 1125 Torr）的完整压力范围和设定点状态并记录相关数据。
好处
采用点矩阵菜单引导方式显示参数、传感器或一般设置，操作简便
显示屏明亮清晰，用于远距离仪表读数
设定点或压力相对于时间的条形图显示
利用 USB 端口（后端）和 USB 棒（前端）实现数据记录和参数记录
Ethernet 接口
可在线或使用 USB 棒进行固件升级
每个通道拥有两个可自由定义的设定点，设定点带可调迟滞功能
高分辨率 - 16 位 A/D 转换器
自动识别 INFICON 主动式真空计
0 - 10 V 可编程图表记录器输出，具有对数/线性特性，既适用于单个真空计，也适用于真空计组（仅 VGC502 和 VGC503）
规格
VGC501
VGC502
VGC503
| 文章编号 | 398-481 | |
| 类型 | VGC501 | |
| 测量通道 | 1 | |
| 显示 | LCD, LED backlight | |
| 速率 | 1/s | 10 |
| 带显示范围的可连接测量仪 | ||
| CDG (A/D) | Torr | 1×10-3×F.S. …1×F.S. |
| PCG | mbarTorr | 5×10-4…1500 |
| PSG | mbarTorr | 5×10-4…1000 |
| MPG | mbarTorr | 1×10-9…1000 |
| PEG | mbarTorr | 1×10-9…1×10-2 |
| MAG | mbarTorr | 1×10-9…1×10-2 |
| BCG | mbarTorr | 5×10-10…1500 |
| BPG | mbarTorr | 5×10-10…1000 |
| HPG | mbarTorr | 2×10-6…1000 |
| 测量单位（可选） | mbar, Torr, Pa, hPa, Micron, V | |
| 设定点 | ||
| 设定点继电器 | 2 | |
| 通道分配 | 1 | |
| 调节范围 | sensor dependent | |
| 磁滞 | adjustable | |
| 继电器触点 | floating changeover contact | |
| 触点额定值 | V (ac) • AV (dc) • A | 30 / 1 |
| 连接器 | D-sub, 15-pin, male | |
| 模拟输出 | ||
| 范围 | V | 0 ... 10.3, sensor analog output signal |
| 模拟输出 | 1 | |
| 可编程模拟输出 | - | |
| 连接器 | D-Sub, 15-pin, male | |
| 接口（数字） | ||
| 连接器 | USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 | |
| 电源 | ||
| 供电 | V (ac) | 100 ... 240 |
| 频率 | Hz | 50 ... 60 |
| 耗电量 | W | ≤45 |
| 工作温度（环境） | °C | +5 ... +50 |
VGC501
VGC502
VGC503
| 文章编号 | 398-482 | |
| 类型 | VGC502 | |
| 测量通道 | 2 | |
| 显示 | LCD, LED backlight | |
| 速率 | 1/s | 10 |
| 带显示范围的可连接测量仪 | ||
| CDG (A/D) | Torr | 1×10-3×F.S. …1×F.S. |
| PCG | mbarTorr | 5×10-4…1500 |
| PSG | mbarTorr | 5×10-4…1000 |
| MPG | mbarTorr | 1×10-9…1000 |
| PEG | mbarTorr | 1×10-9…1×10-2 |
| MAG | mbarTorr | 1×10-9…1×10-2 |
| BCG | mbarTorr | 5×10-10…1500 |
| BPG | mbarTorr | 5×10-10…1000 |
| HPG | mbarTorr | 2×10-6…1000 |
| 测量单位（可选） | mbar, Torr, Pa, hPa, Micron, V | |
| 设定点 | ||
| 设定点继电器 | 4 | |
| 通道分配 | 1 or 2 | |
| 调节范围 | sensor dependent | |
| 磁滞 | adjustable | |
| 继电器触点 | floating changeover contact | |
| 触点额定值 | V (ac) • AV (dc) • A | 30 / 1 |
| 连接器 | D-sub, 25-pin, female | |
| 模拟输出 | ||
| 范围 | V | 0 ... 10.3, sensor analog output signal |
| 模拟输出 | ||
| 可编程模拟输出 | 1 | |
| 连接器 | D-Sub, 9-pin, male | |
| 接口（数字） | ||
| 连接器 | USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 | |
| 电源 | ||
| 供电 | V (ac) | 100 ... 240 |
| 频率 | Hz | 50 ... 60 |
| 耗电量 | W | ≤65 |
| 工作温度（环境） | °C | +5 ... +50 |
VGC501
VGC502
VGC503
| 文章编号 | 398-483 | |
| 类型 | VGC503 | |
| 测量通道 | 3 | |
| 显示 | LCD, LED backlight | |
| 速率 | 1/s | 10 |
| 带显示范围的可连接测量仪 | ||
| CDG (A/D) | Torr | 1×10-3×F.S. …1×F.S. |
| PCG | mbarTorr | 5×10-4…1500 |
| PSG | mbarTorr | 5×10-4…1000 |
| MPG | mbarTorr | 1×10-9…1000 |
| PEG | mbarTorr | 1×10-9…1×10-2 |
| MAG | mbarTorr | 1×10-9…1×10-2 |
| BCG | mbarTorr | 5×10-10…1500 |
| BPG | mbarTorr | 5×10-10…1000 |
| HPG | mbarTorr | 2×10-6…1000 |
| 测量单位（可选） | mbar, Torr, Pa, hPa, Micron, V | |
| 设定点 | ||
| 设定点继电器 | 6 | |
| 通道分配 | 1, 2 or 3 | |
| 调节范围 | sensor dependent | |
| 磁滞 | adjustable | |
| 继电器触点 | floating changeover contact | |
| 触点额定值 | V (ac) • AV (dc) • A | 30 / 1 |
| 连接器 | D-sub, 25-pin, female | |
| 模拟输出 | ||
| 范围 | V | 0 ... 10.3, sensor analog output signal |
| 模拟输出 | ||
| 可编程模拟输出 | 1 | |
| 连接器 | D-Sub, 9-pin, male | |
| 接口（数字） | ||
| 连接器 | USB slave, master and Ethernet, USB Typ A (stick), USB Type B, FCC68/RJ45 | |
| 电源 | ||
| 供电 | V (ac) | 100 ... 240 |
| 频率 | Hz | 50 ... 60 |
| 耗电量 | W | ≤90 |
| 工作温度（环境） | °C | +5 ... +50 |
