真空部件
旋转馈入装置 ISO-KF ISO-K

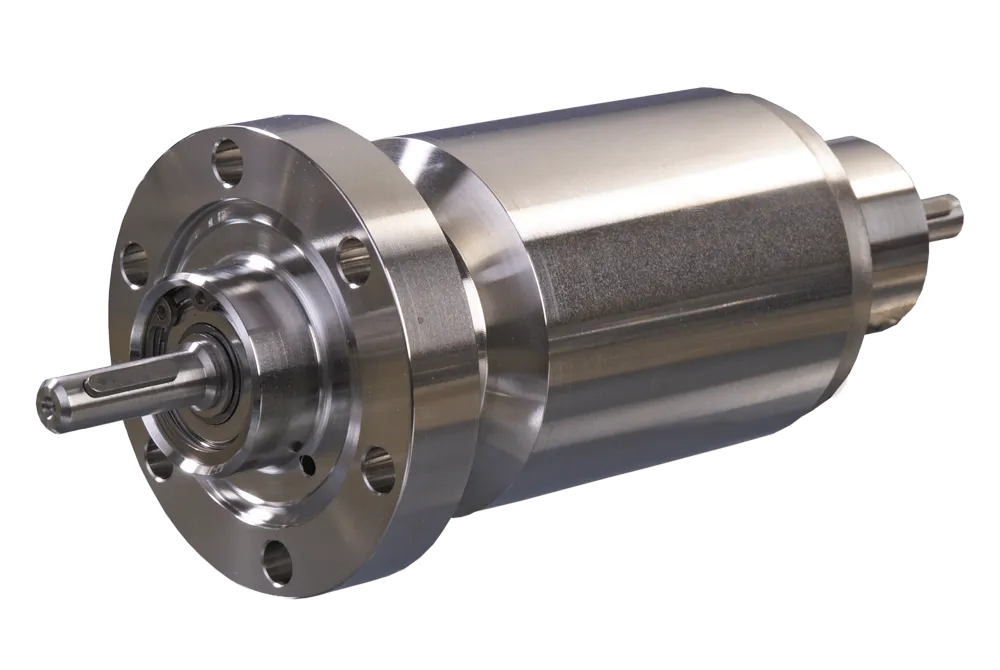

旋转馈入装置
INFICON 的各种机械馈入装置为所有苛刻的应用提供了正确的设备，无论它是否适用于此，比如：在涂层应用室或实验室条件下的应用研究项目。
可用法兰设计 ISO-KF/ISO-K 和 CF 与我们的接头管对应。所有馈入件都适合用于泄漏速率不超过 1 x 10-9 mbar•l/s 的真空系统。对于 UHV，还可提供全金属设计的馈入件。
好处
波纹管密封
全金属版本
可满足各种苛刻的真空要求
符合 2011/65/EU RoHS 标准
规格
FRU016-H
FRU040-N
FRU040-L
| 真空连接 | DN16 ISO-CF-F | |
| 馈通/密封 | 波纹管 | |
| 轴连接 | mm | 4 |
| 可传递扭矩 | ||
| 动态 | Nm | 0.4 |
| 动态，300 °C 时 | Nm | 0.2 |
| 静态 | Nm | 0.2 |
| 旋转速度 | rpm | 200 |
| 最大扭矩时 | rpm | ─ |
| 真空侧的轴负载 | ||
| 径向力 | N | 10 |
| 轴向力 | N | 5 |
| 服务寿命 | 旋转次数 | 1'000'000 |
| 刻度划分 | 程度 | 10 |
| 密封性 | mbar•l/s | 5 x 10-11 |
| 压力（绝对值） | 1 x 10-10 mbar ... 2 bar | |
| 操作温度 | °C | 300 |
| 烘烤温度 | °C | 300 |
| 暴露在加工介质中的材料 | 不锈钢 304L/1.4306, 不锈钢 304/1.4301, –/2.4360 | |
重量
| kg | 0.3 |
FRU016-H
FRU040-N
FRU040-L
| 真空连接 | DN40 ISO-CF-F | |
| 馈通/密封 | 波纹管 | |
| 轴连接 | mm | 8 |
| 可传递扭矩 | ||
| 动态 | Nm | 4 |
| 动态，300 °C 时 | Nm | 2 |
| 静态 | Nm | 3 |
| 旋转速度 | rpm | 1000 |
| 最大扭矩时 | rpm | 500 |
| 真空侧的轴负载 | ||
| 径向力 | N | 60 |
| 轴向力 | N | 20 |
| 服务寿命 | 旋转次数 | 2'000'000 |
| 刻度划分 | 程度 | ─ |
| 密封性 | mbar•l/s | 5 x 10-11 |
| 压力（绝对值） | 1 x 10-10 mbar ... 2 bar | |
| 操作温度 | °C | 300 |
| 烘烤温度 | °C | 300 |
| 暴露在加工介质中的材料 | 不锈钢 304L/1.4306, 不锈钢 304/1.4301 | |
重量
| kg | 1.5 |
FRU016-H
FRU040-N
FRU040-L
| 真空连接 | DN40 ISO-CF-F | |
| 馈通/密封 | 波纹管 | |
| 轴连接 | mm | 12 |
| 可传递扭矩 | ||
| 动态 | Nm | 10 |
| 动态，300 °C 时 | Nm | 2 |
| 静态 | Nm | 5 |
| 旋转速度 | rpm | 500 |
| 最大扭矩时 | rpm | 300 |
| 真空侧的轴负载 | ||
| 径向力 | N | 100 |
| 轴向力 | N | 30 |
| 服务寿命 | 旋转次数 | 1'000'000 |
| 刻度划分 | 程度 | ─ |
| 密封性 | mbar•l/s | 5 x 10-11 |
| 压力（绝对值） | 1 x 10-10 mbar ... 2 bar | |
| 操作温度 | °C | 300 |
| 烘烤温度 | °C | 300 |
| 暴露在加工介质中的材料 | 不锈钢 304L/1.4306, 不锈钢 304/1.4301, 不锈钢 303/1.4305 | |
重量
| kg | 3.0 |
