真空部件
同轴馈通
同轴馈通

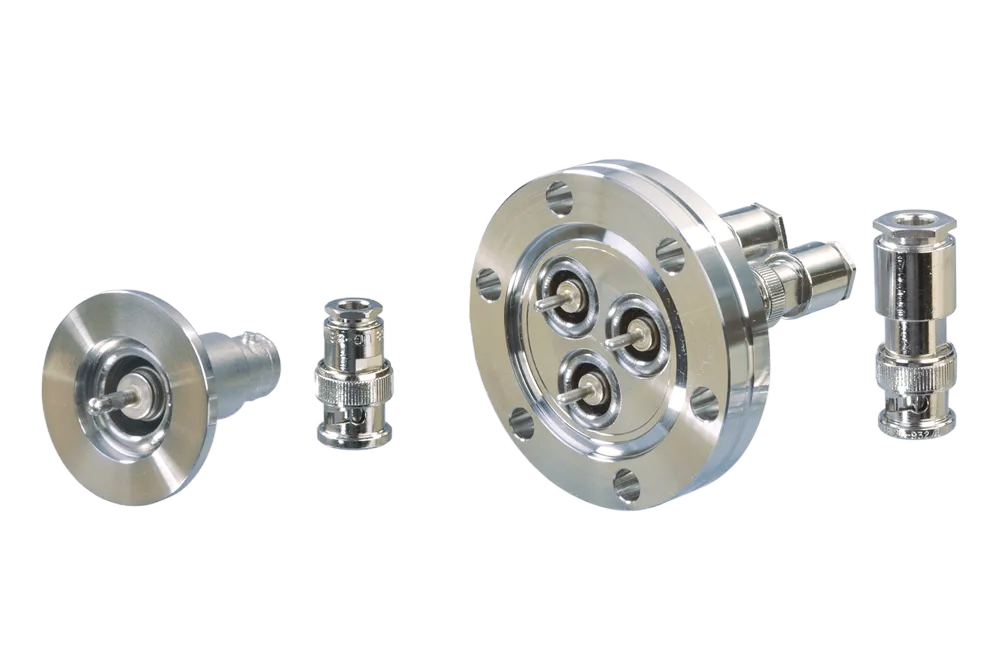

INFICON 为特殊需求提供基于 MIL-C-39012A 的 BNC / MHV 同轴馈入装置，可提供 ISO-KF 和 CF-F 法兰以及 5 种不同的规格范围。
好处
基于 MIL-C-39012A
电压可达 5 kV DC
带大气接头
符合 2011/65/EU RoHS 标准
规格
BNC DN16 ISO-KF
MHV DN16 ISO-KF
BNC DN16 CF-F
MHV DN16 CF-F
MHV DN40 CF-F
| 真空连接 | DN 16 ISO-KF | |
| 穿线装置数量 | 1 | |
| 电压 | ||
| AC, 50 Hz | kV | 0.35 |
| DC | kV | 0.5 |
| 电流 | A | 3 |
| 频率 | MHz | 150 |
| 阻抗 | Ω | 50-60 |
| 20°C时的绝缘电阻 | Ω | 1010 |
| 密封性 | mbar•l/s | 1 × 10-9 |
| 压力（绝对值）1) | 1 x 10-8 mbar … 2.5 bar | |
| 材料 | ||
| 外壳，法兰，导体 | 不锈钢 | |
| 馈通，密封 | Al2O3 | |
| 烘烤温度 | ||
| 带连接器 | °C | 50 |
| 无连接器 | °C | 200 |
| 标准连接 | ||
| 大气连接器 | UG 88/U | |
| 电缆 | RG 58/U | |
| 重量 | kg | 0.1 |
1) 400°C下的压力：2巴
| ||
BNC DN16 ISO-KF
MHV DN16 ISO-KF
BNC DN16 CF-F
MHV DN16 CF-F
MHV DN40 CF-F
| 真空连接 | DN 16 ISO-KF | |
| 穿线装置数量 | 1 | |
| 电压 | ||
| AC, 50 Hz | kV | 3.5 |
| DC | kV | 5 |
| 电流 | A | 3 |
| 频率 | MHz | |
| 阻抗 | Ω | |
| 20°C时的绝缘电阻 | Ω | 1010 |
| 密封性 | mbar•l/s | 1 × 10-9 |
| 压力（绝对值）1) | 1 x 10-8 mbar … 2.5 bar | |
| 材料 | ||
| 外壳，法兰，导体 | 不锈钢 | |
| 馈通，密封 | Al2O3 | |
| 烘烤温度 | ||
| 带连接器 | °C | 50 |
| 无连接器 | °C | 200 |
| 标准连接 | ||
| 大气连接器 | UG 932/U | |
| 电缆 | RG 59/U | |
| 重量 | kg | 0.1 |
1) 400°C下的压力：2巴
| ||
BNC DN16 ISO-KF
MHV DN16 ISO-KF
BNC DN16 CF-F
MHV DN16 CF-F
MHV DN40 CF-F
| 真空连接 | 16 ISO-CF-F | |
| 穿线装置数量 | 1 | |
| 电压 | ||
| AC, 50 Hz | kV | 0.35 |
| DC | kV | 0.5 |
| 电流 | A | 3 |
| 频率 | MHz | 150 |
| 阻抗 | Ω | 50-60 |
| 20°C时的绝缘电阻 | Ω | 1010 |
| 密封性 | mbar•l/s | 1 × 10-10 |
| 压力（绝对值）1) | 1 x 10-10 mbar … 10 bar | |
| 材料 | ||
| 外壳，法兰，导体 | 不锈钢 | |
| 馈通，密封 | Al2O3 | |
| 烘烤温度 | ||
| 带连接器 | °C | 50 |
| 无连接器 | °C | 400 |
| 标准连接 | ||
| 大气连接器 | UG 88/U | |
| 电缆 | RB 58/U | |
| 重量 | kg | 0.14 |
1) 400°C下的压力：2巴
| ||
BNC DN16 ISO-KF
MHV DN16 ISO-KF
BNC DN16 CF-F
MHV DN16 CF-F
MHV DN40 CF-F
| 真空连接 | 16 ISO-CF-F | |
| 穿线装置数量 | 1 | |
| 电压 | ||
| AC, 50 Hz | kV | 3.5 |
| DC | kV | 5 |
| 电流 | A | 3 |
| 频率 | MHz | |
| 阻抗 | Ω | |
| 20°C时的绝缘电阻 | Ω | 1010 |
| 密封性 | mbar•l/s | 1 × 10-10 |
| 压力（绝对值）1) | 1 x 10-10 mbar … 10 bar | |
| 材料 | ||
| 外壳，法兰，导体 | 不锈钢 | |
| 馈通，密封 | Al2O3 | |
| 烘烤温度 | ||
| 带连接器 | °C | 50 |
| 无连接器 | °C | 400 |
| 标准连接 | ||
| 大气连接器 | UG 932/U | |
| 电缆 | RG 59/U | |
| 重量 | kg | 0.14 |
1) 400°C下的压力：2巴
| ||
BNC DN16 ISO-KF
MHV DN16 ISO-KF
BNC DN16 CF-F
MHV DN16 CF-F
MHV DN40 CF-F
| 真空连接 | 40 ISO-CF-F | |
| 穿线装置数量 | 3 | |
| 电压 | ||
| AC, 50 Hz | kV | 3.5 |
| DC | kV | 5 |
| 电流 | A | 3 |
| 频率 | MHz | |
| 阻抗 | Ω | |
| 20°C时的绝缘电阻 | Ω | 1010 |
| 密封性 | mbar•l/s | 1 × 10-10 |
| 压力（绝对值）1) | 1 x 10-10 mbar … 10 bar | |
| 材料 | ||
| 外壳，法兰，导体 | 不锈钢 | |
| 馈通，密封 | Al2O3 | |
| 烘烤温度 | ||
| 带连接器 | °C | 50 |
| 无连接器 | °C | 400 |
| 标准连接 | ||
| 大气连接器 | UG 932/U | |
| 电缆 | RG 59/U | |
| 重量 | kg | 0.5 |
1) 400°C下的压力：2巴
| ||
零件编号
| 零件编号 | 描述 |
| 214-151 | Coaxial Feedthroughs, BNC DN16 ISO-KF |
| 214-152 | Coaxial Feedthroughs, MHV DN16 ISO-KF |
| 214-155 | Coaxial Feedthroughs, BNC DN16 CF-F |
| 214-156 | Coaxial Feedthroughs, MHV DN16 CF-F |
| 214-157 | Coaxial Feedthroughs, MHV DN40 CF-F |
