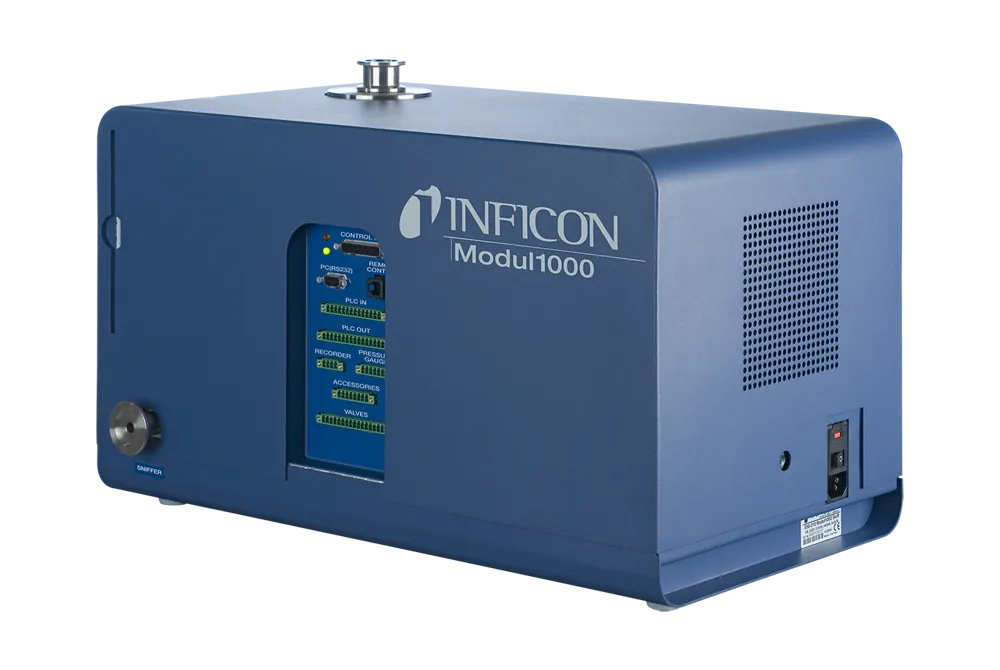

氦气 泄漏检测仪Modul1000
氦气 泄漏检测仪
Modul1000
ULTRATEST Technology™
基于可靠、智能且可重复平台的氦气泄漏测试，优化您的生产
Modul1000 是一款插拔式通用氦气检漏仪，可以完美集成到各种工业泄漏测试系统（无论是真空还是吸枪式模式）。Modul1000 具有灵活的真空架构，能够适应生产规格的改变。
INFICON 可为几乎每种应用需求提供众多经过校准的泄漏测试。
为了简化和加速订购流程，请使用为系统应用自定义的校准泄漏测试订购表。
功能
紧凑型设计，易于融入工作台或机柜系统中
即插即用安装；灵活的接口
宽范围检测系统：从 0.1 到 < 5 x 10-12 mbar l/s
支持任意尺寸的前级泵
软件算法 I.CAL 在所有测量范围中提供准确的测试结果
宽范围电源
集成式参考漏孔
通过可选的显示单元、远程控制、PLC 或 PC 实现灵活的控制
自我诊断能力
存储参数设置，在集成的、可移动的 I.STICK 上实现轻松的数据传输
好处
可靠的产品确保最大正常运行时间
Modul1000 可达到最高的测量稳定性和环境条件隔离度，以在长期不断变化的条件下确保可重复的测量结果。离子源丝极设计用于长期运行，适用 3 年更换质保以尽可能减少昂贵的意外停工和维护支出。智能设计提高测量确定性
软件算法 I.CALTM 在所有测量范围内以超快的速度提供准确的测量。这样，Modul1000 能够更快地识别并沟通真实泄漏速率。为了便于设备交换，用户设置存储在可移动 I.Stick 中，以便于轻松而快速地传输参数。Modul1000 可为 PLC 控制提供灵活的输入和状态输出。此外，控制和数据采集可通过 RS232 通信端口实现。可选显示器单元通过直观的菜单结构和软件轻松地操作。轻松设置自动程序
实施的软件功能可以直接控制测试系统的阀门，而无需额外的 PLC。
典型应用
蒸发器、冷凝器、压缩机
阀门
刹车管线，燃油管线
液压元件
引擎
规格
| Min. detectable leak rate "Vacuum"-Mode | mbar•L/s | <5E-12 |
| Min. detectable leak rate "Sniffer"-Mode | mbar•L/s | <5E-8 |
| Max. inlet pressure | mbar | 0.4, 3 mbar for Modul1000b |
| Operational Mode | wide range without crossover (12 decades) | |
| Helium pumping speed at inlet | L/s | 2.5, 0.1 (Modul1000b) |
| Ion Source | 2 longlife iridium filaments, Ytrium-oxide coated | |
| Start-up time | min | <3 |
| Inlet port / fore-vacuum port | 'DN 25 KF | |
| Power supply | V | 100-240, Hz 50/60 |
| Control inputs | V | max. 35 (8xPLC compatible) |
| Status / Valve control / Trigger outputs | 9 / 11 / 3 x relay contacts (max. 60 V AC / 25 V DC / 1 A) | |
| Chart recorder output lin/log | V | 2 x 0 - 10 (programmable) |
| Recommended fore-vacuum pump | m³/h | 2.5 - 16 (wet or dry) |
| Dimensions (W x D x H) | mm in | 535 x 350 x 339 21.1 x 13.8 x 13.4 |
| Weight | kg lb | 30 66 |
| 550-300A | ULTRATEST Modul1000,Helium leak detector |
| 550-310A | Leak detector Modul1000, V and S |
| 550-330A | ULTRATEST MODUL1000b,LD w/sniffer |
| Part Number | Description |
| 14005 | SL200, Sniffer Probe for UL1000/5000 Modul1000, 4m length |
| 14022 | Extension cable for remote control RC1000, 8 m length |
| 551-005 | TC1000Test Chamber,DN25KF,ESD wrist band |
| 551-010 | Remote Control RC1000C, wired, with 4m coiled cable |
| 551-015 | Remote Control RC1000WL, wireless, incl. wireless transmitter |
| 551-020 | Wireless transmitter for RC1000WL |
| 551-100 | Control unit, desktop version |
| 551-101 | Display unit, rack installation |
| 551-102 | Cable 5 m for 551–100 |
| 551-103 | Connecting cable, ext. Control unit, 0.7 |
