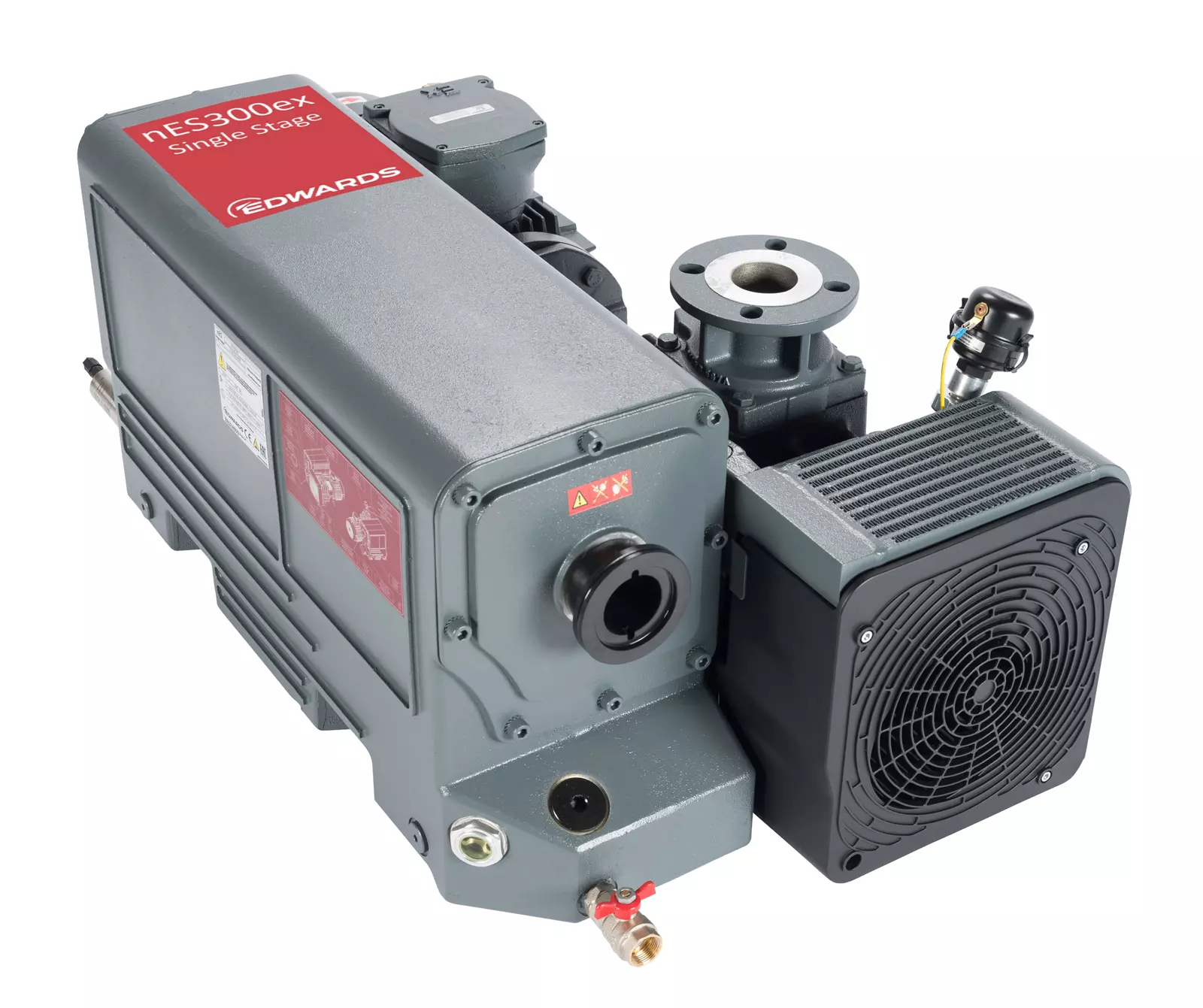

nES 单级 Ex 系列旋片式真空泵
nES 单级 Ex 系列旋片式真空泵
易爆环境下的保护措施
配备传感器以保护您的泵产品
nES 泵配有传感器，用于测量泵温度、油位和油箱内的压力。另外配有 PTC 电动机热敏电阻，用于电动机和过电流保护。
内部机构专为低温环境设计
保证您获得满意的极限真空水平，且不会出现压力波动。该机构的设计可确保泵内的热点极少。
非常适用于各种应用
如果您的应用环境具有爆炸性，则 nES 泵是您的理想之选。该款泵适用于化学、制药、脱气、汽车和气体蒸气回收行业。Edwards 的应用团队可以帮助您确定 nES 泵在您的应用中的理想用途。
配备 ATEX 兼容配件
ATEX 额定排气油雾过滤器
FPM 密封
油过滤器旁通
ATEX 额定电机和联结器
核准的油料
气囊装置
技术规格
| 单位 | nES40ex | nES65ex | nES100ex | nES200ex | nES300ex | nES630ex | |
| 最大排量 50Hz | m3h-1/cfm | 44.0/25.9 | 59.0/34.8 | 98.0/57.4 | 180/106 | 280/165 | 700/412 |
| 最大排量 60Hz | m3h-1/cfm | 53.0/31.2 | 71.0/41.8 | 117/68.9 | 220/130 | 340/200 | “ |
| 抽取速度 (50Hz) | m3h-1/cfm | 38.5/22.7 | 54.0/31.8 | 87.5/51.5 | 170/100 | 240/141 | 640/377 |
| 抽取速度 (60Hz) | m3h-1/cfm | 47.0/27.7 | 64.0/37.7 | 105/61.8 | 200/118 | 290/171 | “ |
| 极限真空（总压力） 无气镇 | mbar / torr | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.15/0.13 | 0.15/0.13 | 0.15/0.13 |
| 极限真空（总压力） 带气镇 | mbar / torr | 1.5/1.1 | 1.5/1.1 | 1.5/1.1 | 0.7/0.5 | 0.7/0.5 | 0.7/0.5 |
| 进气口连接 | ISO / ANSI | DN40 /ANSI 1"1/2 | DN40 /ANSI 1"1/2 | DN40 /ANSI 1"1/2 | DN50 /ANSI 2” | DN50 /ANSI 2” | DN100 ISO-K/ ANSI 4" |
| 排气口连接 | ISO / ANSI | DN40 /ANSI 1"1/2 | DN40 /ANSI 1"1/2 | DN40 /ANSI 1"1/2 | DN50 /ANSI 2” | DN50 /ANSI 2” | DN100 ISO-K/ ANSI 4" |
| 最大允许出口压力 | bar（绝对压力） | 1.15 绝对压力 | 1.15 绝对压力 | 1.15 绝对压力 | 1.15 绝对压力 | 1.15 绝对压力 | 1.15 绝对压力 |
| 最大水蒸汽泵送速率 (50Hz) | kgh-1/lbh-1 | 0.76/0.80 | 1.0/1.1 | 1.60/1.69 | 3.4/3.6 | 1.3/1.4 | 17/18 |
| 最大水蒸汽抽取率 (60Hz) | kgh-1/lbh-1 | 0.90/0.95 | 1.25/1.32 | 1.70/1.80 | 5.4/5.7 | 1.8/1.9 | “ |
| 尺寸（长、宽、高） | mm | 686/356/303 | 748/386/349 | 810/434/319 | 1084/535/435 | 1143/573/450 | 1568/989/740 |
| 重量 | kg / lb | 67/148 | 86/190 | 104/230 | 142/313 | 244/539 | 695/1534 |
| 电动机防护等级 | IP55 | IP55 | IP55 | IP55 | IP55 | IP65 | |
| 电动机功率 (50Hz) | kW / hp | 1.5/2.0 | 2.2/3.0 | 3.0/5.0 | 5.5/8 | 7.5/10 | 18.5/26 |
| 电动机功率 (60Hz) | kW / hp | 1.8/3.0 | 2.6/4.0 | 3.6/6.0 | 6.6/10 | 9/13 | “ |
| 噪音级别 (50Hz) | dB(A) | 58 | 60 | 61 | 69 | 72 | 72 |
| 噪音级别 (60Hz) | dB(A) | 60 | 64 | 64 | 73 | 76 | “ |
| 加油容量 | l | 1 | 2 | 2 | 5 - 9 | 8.5 - 11.5 | 20 - 23 |
| 推荐油液 | Ultragrade Endurance Extend 110 | ||||||
