真空泵

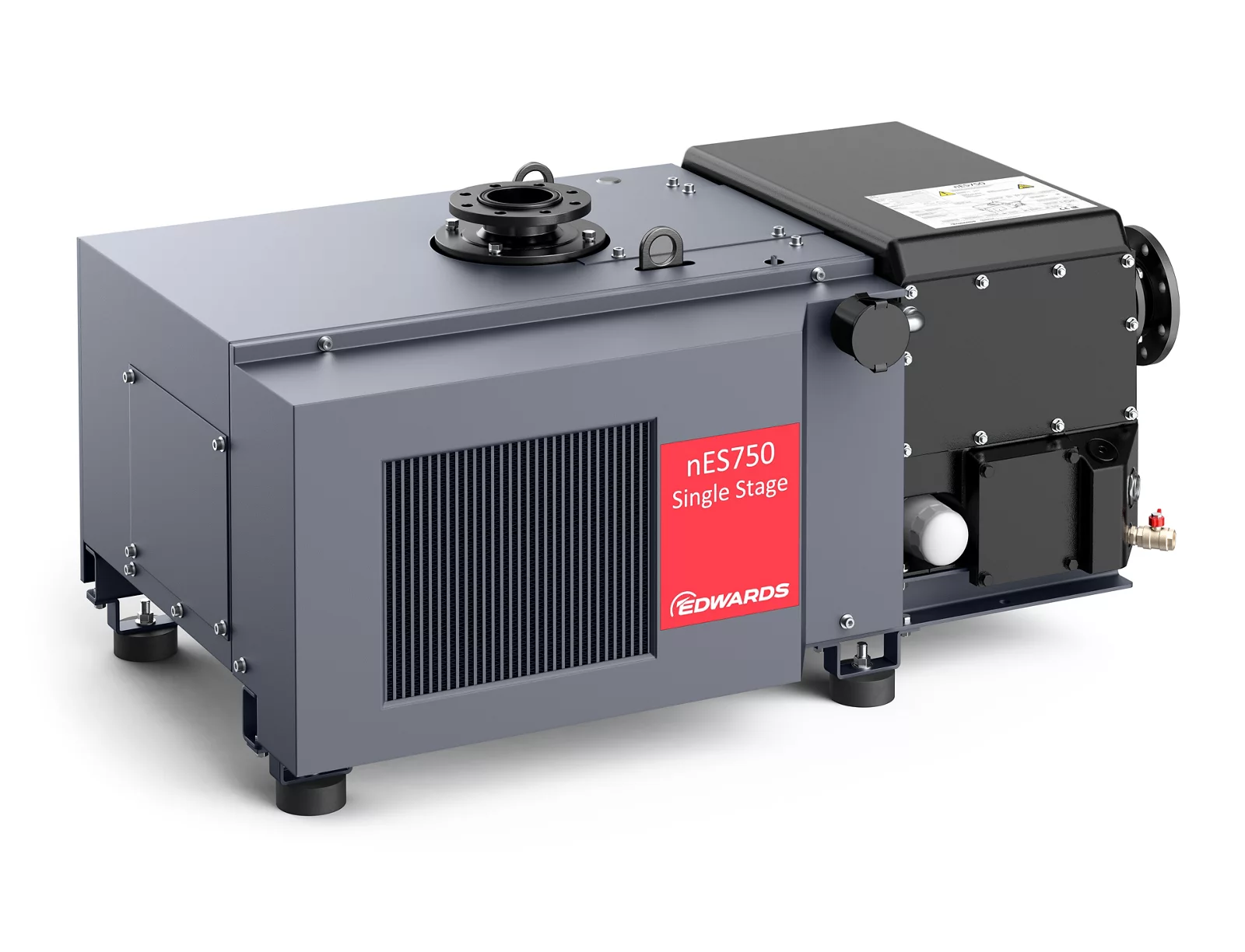

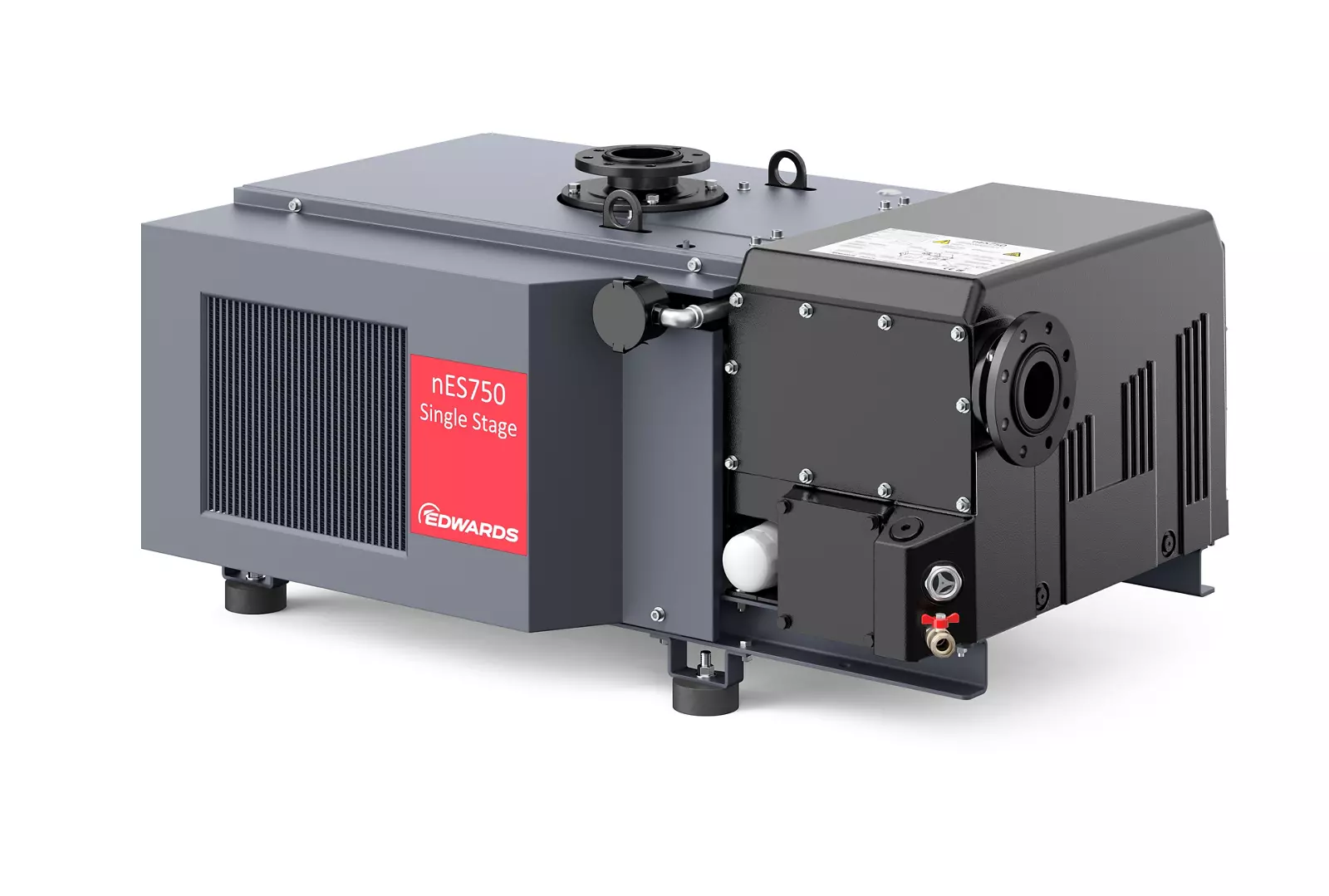

nES 单级旋片泵nES750

产品咨询：

19332356985(周总)

产品简介

nES 单级旋片泵

设计紧凑，维护量少

nES 系列设计坚固紧凑。
噪声级低，振动小，可尽可能地减少对环境的影响。
易于维护，生产率高。

优化的油回收系统

优化的油回收和分离系统为稳定的泵送性能提供支持，并充分地减少油量消耗。

低生命周期成本

与其他单级旋片泵相比，高效冷却的电机、优化的机油保持、低泵温、高可靠性和非常低的维护需求提供了出色的生命周期成本。

灵活且易于系统化

nES 系列提供增压泵和组合套件，使您能够构建完整的系统化即用型设备。
或者，组合套件连同 nES 泵和 EH 机械增压泵可作为部件套件提供，便于现场组装。

技术规格

	单位	nES40	nES65	nES100	nES220	nES300	nES300S
最大排量 (50Hz)	m3h-1 / cfm	44.0/25.9	59.0/34.8	98.0/57.4	200/117	280/165	330/194
最大排量 (60Hz)	m3h-1 / cfm	53.0/31.2	71.0/41.8	117/68.9	240/141	340/200	385/227
抽取速度 (50 Hz)	m3h-1 / cfm	38.5/22.7	54.0/31.8	87.5/51.5	179/105	240/141	284/167
抽取速度 (60Hz)	m3h-1 / cfm	47.0/27.7	64.0/37.7	105/61.8	214/125	290/171	330/194
无气囊时的极限真空度	mbar / torr	0.5/0.4	0.5/0.4	0.5/0.4	0.08/0.06	0.08/0.06	0.08/0.06
带气囊时的极限真空度	mbar / torr	1.5/1.1	1.5/1.1	1.5/1.1	0.7/0.5	0.7/0.5	0.7/0.5
进气口连接	ISO / G	40 ISO-F / G1 ¼	40 ISO-F / G1 ¼	40 ISO-F / G1 ¼	63 ISO-F / G2	63 ISO-F / G2	63 ISO-F/G2
排气口连接	ISO / G	40 ISO-F / G1 ¼	40 ISO-F / G1 ¼	40 ISO-F / G1 ¼	63 ISO-F / G2	63 ISO-F / G2	63 ISO-F/G2
最大允许出口压力	bar（绝对压力）	1.15	1.15	1.15	1.15	1.15	1.15
最大水蒸汽泵送速率 (50Hz)	kgh-1 / lbh-1	0.76/0.80	1.0/1.1	1.60/1.69	1.3/2.8	1.3/1.4	1.3/1.4
最大水蒸汽抽取率 (60Hz)	kgh-1 / lbh-1	0.90/0.95	1.25/1.32	1.70/1.80	1.8/4.0	1.8/1.9	1.8/1.9
尺寸 (LxWxH) 近似值	mm	540x284x303	586x320x314	721x400x319	984x606x407	1130x555x450	1117x565x450
重量近似值	kg / lb	67/148	86/190	104/230	180/397	244/539	244/539
电动机防护等级		IP55	IP55	IP55	IP55	IP55	IP55
电动机额定功率 (50Hz)	kW	1.3	1.8	3	4.4	5.5	6
电动机额定功率 (60Hz)	kW / hp	1.3/2	1.8/3	3.6/5	5.5/7.5	6.6/10	7.2/10
冷却		空气	空气	空气	空气	空气	空气
空气/水噪声水平 (50Hz)	dB(A)	58	60	61	69	72	72
空气/水噪声水平 (60Hz)	dB(A)	60	64	64	73	76	76
加油容量	l	1	2	2	7.5	8.5-11.5	8.5-11.5
推荐油液	EDWARDS ULTRAGRADE Performance 70 或 ULTRAGRADE Endurance Extend 110

	单位	nES630	nES750
最大排量 (50Hz)	m3h-1 / cfm	700/412	840/494
最大排量 (60Hz)	m3h-1/ cfm	840/494	“
抽取速度 (50Hz)	m3h-1 / cfm	640/377	755/444
抽取速度 (60Hz)	m3h-1 / cfm	755/444	“
无气囊时的极限真空度	mbar / torr	0.08/0.06	0.08/0.06
带气囊时的极限真空度	mbar / torr	0.7/0.5	0.7/0.5
进气口连接	ISO / G	100 ISO-F	100 ISO-F
排气口连接	ISO / G	100 ISO-F	100 ISO-F
最大允许出口压力	bar（绝对压力）	1.15	1.15
最大水蒸汽泵送速率 (50Hz)	kgh-1 / lbh-1	17/18	24/25
最大水蒸汽抽取率 (60Hz)	kgh-1 / lbh-1	24/25	“
尺寸 (LxWxH) 近似值	mm	1563x909x740	1563x909x740
重量近似值	kg / lb	760/1678	760/1678
电动机防护等级		IP55	IP55
电动机额定功率 (50Hz)	kW	18.5	18.5
电动机额定功率 (60Hz)	kW / hp	18.5/25	“
冷却		空气/水	空气/水
冷却水量（如果适用）	L/h	750	750
空气/水噪声水平 (50 Hz)	dB(A)	72/72	75/72
空气/水噪声水平 (60 Hz)	dB(A)	75/72	“
加油容量	l	20-23	20-23
推荐油液	EDWARDS ULTRAGRADE Performance 70 或 ULTRAGRADE Endurance Extend 110
