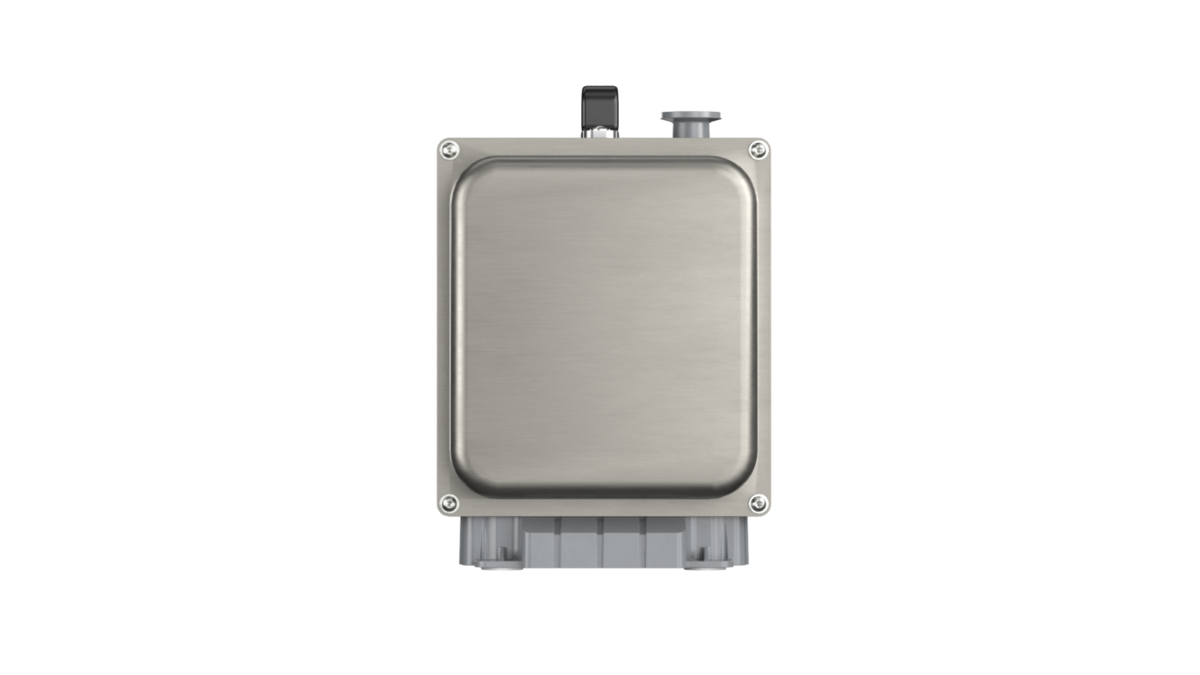

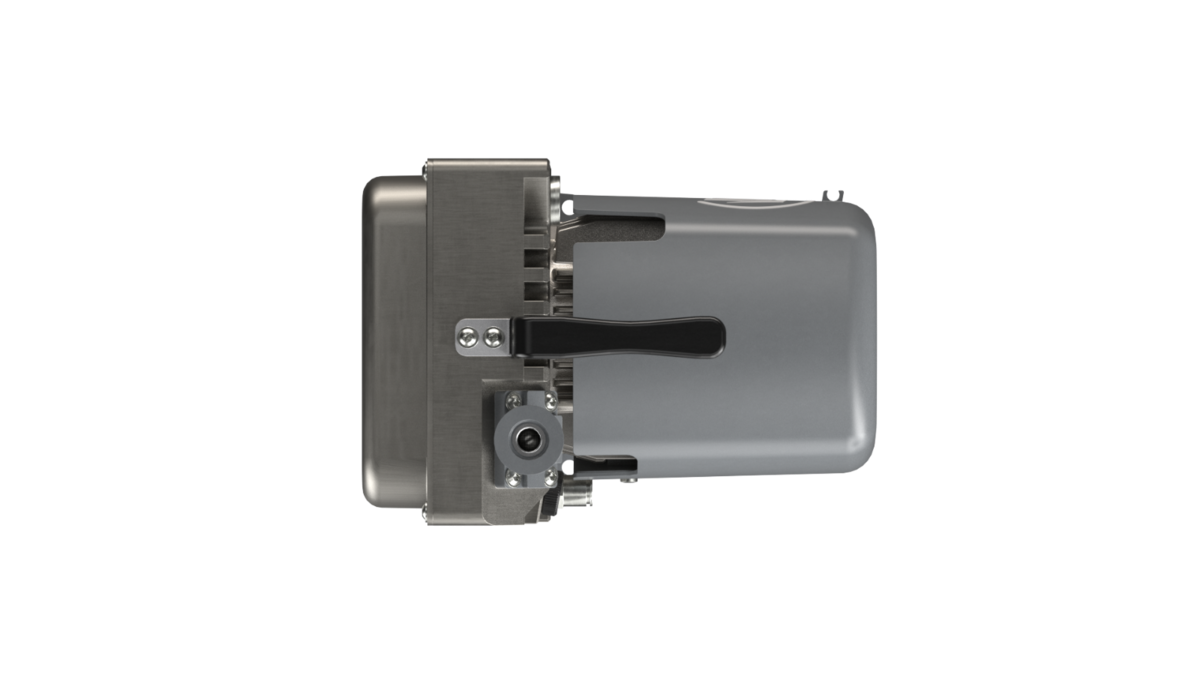

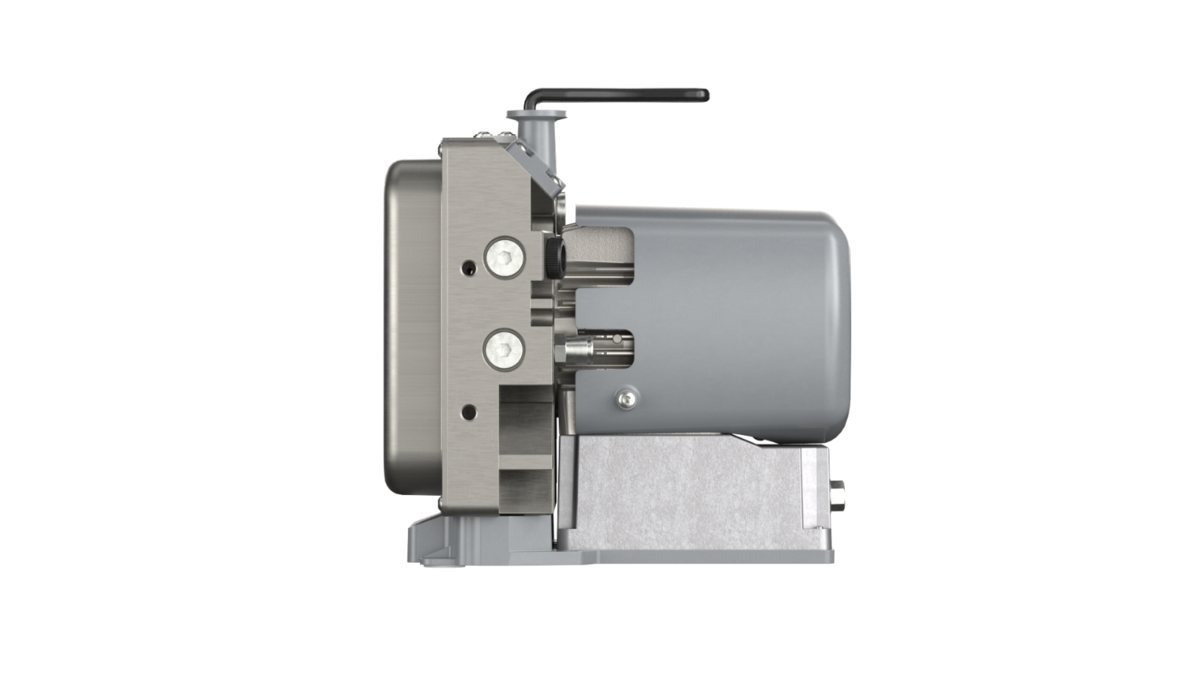

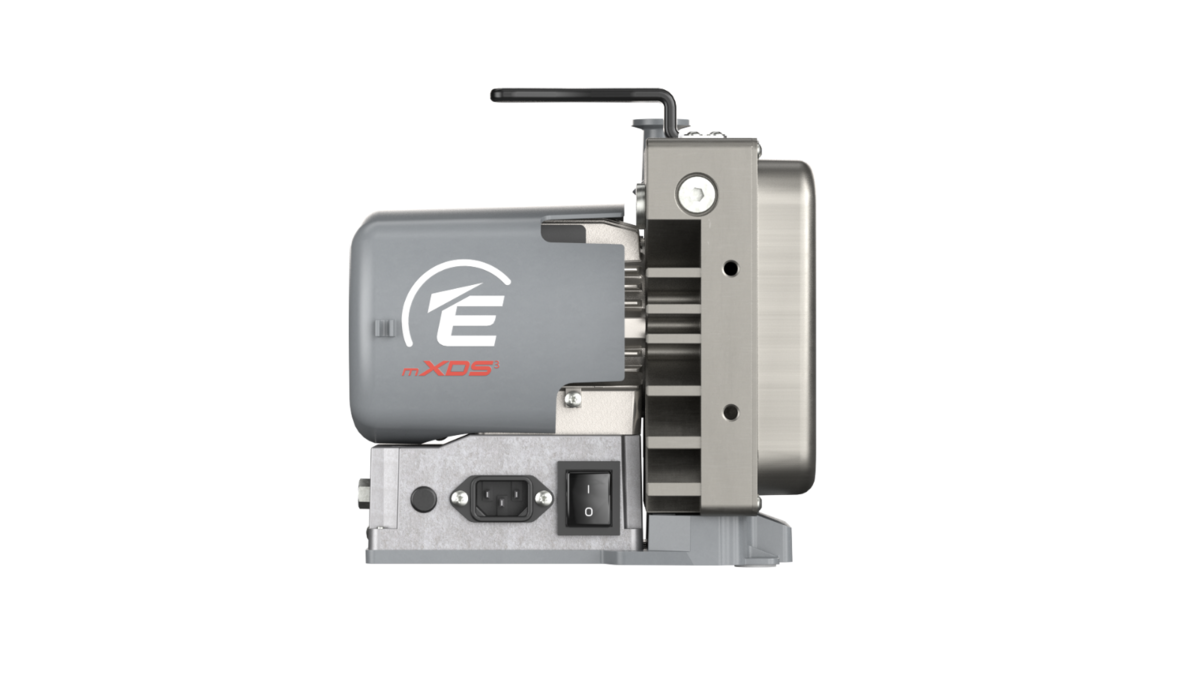

mXDS 干式涡旋泵mXDS3s
mXDS 干式涡旋泵
mXDS 是一种小型干式涡旋泵，可替代容量相似的油封旋片泵和隔膜泵，提供 3 m3h-1 峰值速度和 0.1 mbar 极限值。
mXDS 小巧轻便，重量不超过 8 千克，带有特制的手柄，因此非常易于携带。
对于系统制造商，该款泵通常可以水平或垂直安装。为了方便连接，可使用作为附件提供的推合连接替代装置，使入口保持垂直或水平。
填补 EDWARDS 小型干式泵产品组合中的性能差距。
这些紧凑型涡旋泵设计有气镇装置（作为水蒸气处理系统的标准配置），此外还配有排气阀，与大型 nXDS 一样。
与类似容量的泵相比，其功率需求通常更低，因此它们非常节能，是帮助减少碳排放的理想选择。

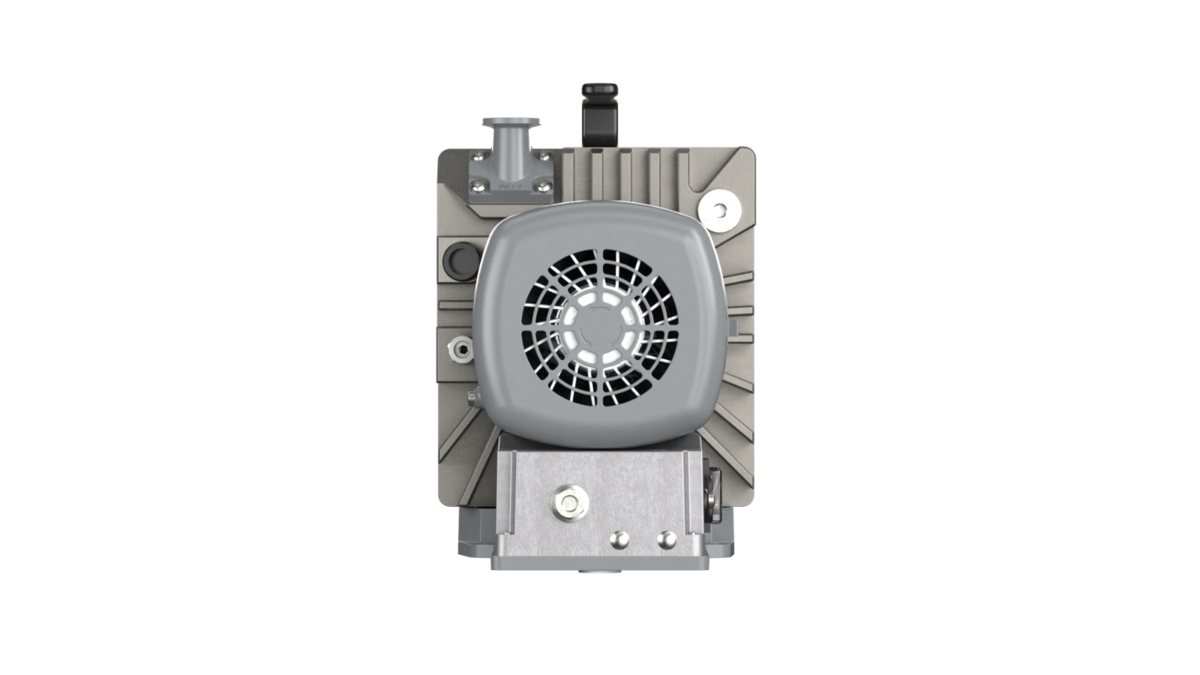

经过优化的风扇冷却有助于降低运行噪音，从而实现更安静舒适的运行环境，并且无油泵非常干净，无需加注、更换和处置油液，是一种环保的解决方案。
mXDS3 为标准配置，还可配置电磁阀入口隔离阀以增强系统保护性能，并随附排气消音器/过滤器附件以构成 mXDS3s。
真空数据
| 单位 | mXDS3 | mXDS3s | |
|---|---|---|---|
| 极限真空（气镇关闭） | mbar | 0.1 | |
| 极限真空（带气镇）（1 圈） | mbar | 0.15 | |
| 峰值抽速 (50Hz) | m3h-1 | 3 | |
| 峰值抽速 (60Hz) | m3h-1 | 3.5 | |
| 允许的进口压力上限* | mbar | 1000 | |
| 断电时的典型初始压力上升（无进气阀，也无进气或气镇流量） | mbar l | 5 | |
*这些泵设计用于从大气压力下抽气，但在高进口压力下长时间运行可能会缩短轴承的使用寿命。
*这些泵用于排气至大气压力。 高排气压力可能会缩短叶尖密封件的使用寿命。
*可以抽取大流量，但在高进口压力下长时间运行可能会缩短轴承的使用寿命。
电机数据
| 单位 | mXDS3 | mXDS3s | |
|---|---|---|---|
| 供电电压 | V | 100 +/- 6% 单相 | |
| 115 +/- 10% 单相 | |||
| 200 +/- 10% 单相 | |||
| 230 +/- 10% 单相 | |||
| 电源频率 | Hz | 50/60 | |
| 极限压力下的功率消耗 | W | 180 | 210 |
| 市电连接器 | IEC EN60320 C13 | ||
物理数据
| 单位 | mXDS3 | mXDS3s | |
|---|---|---|---|
| 重量 | kg | 7.8 | 8 |
| 进气口连接 | DN 16 ISO-KF | ||
| 排气口连接 | 英寸 | 1/8 BSP，用于 6 x 8 毫米软管 | 1/8 BSP，用于 6 x 8 毫米软管，随附排气过滤器 |
| 极限真空下的噪声水平 | dB (A) | 54.0 ± 2.5 | |
| 在轴承平面测得的振动 | mms-1 | 类别 1C…<4.5（rms，径向） | |
| 密封性 | mbar/ls-1 | 1x10-4 | |
| 总体尺寸 (L x W x H) | mm | 224 x 158 x 231 | |
| 额定转速 | Hz | 3000 rpm @ 50 / 3600 rpm @ 60 | |
| 环境温度范围（运行） | °C | +5 至 +40 | |
