真空测量技术

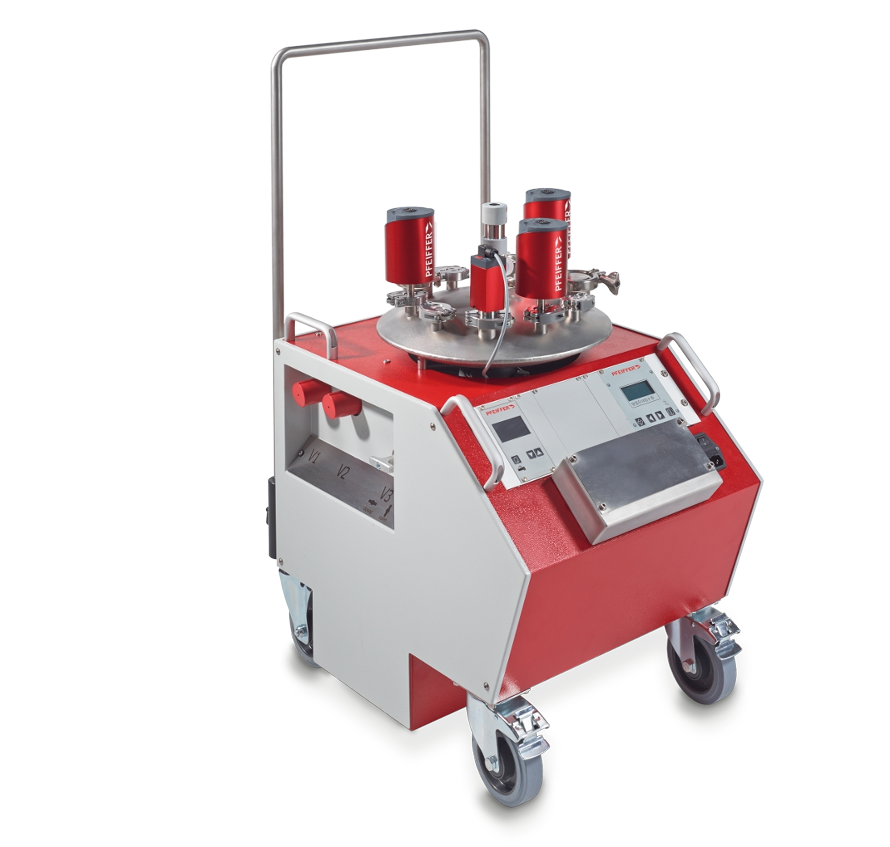

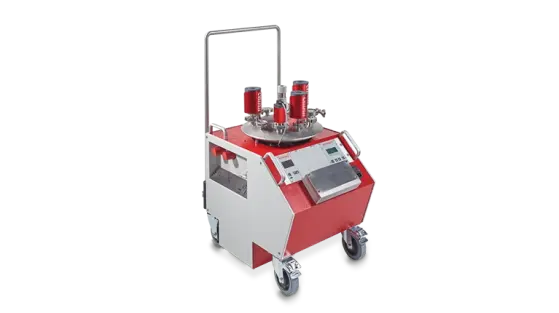

校准系统Pro HiCube 专业版校准泵站 标准化校准系统
校准系统Pro
高精度配置，最多支持五台基准变送器
可选配置：1x DN 40 CF 和 1x DN 40 ISO-KF 和 2x DN 25 ISO-KF 和 4x DN 16 ISO-KF 或 2x DN 25 ISO-KF 和 2x DN 40 ISO-KF 和 5x DN 16 ISO-KF
灵活
提供与客户要求相匹配的独立法兰连接，并配备 DakkS 认证的基准真空计
久经验证
符合 ISO/TS 3567 标准要求
用户友好型设计
支持手动和集成控制装置，操作简单便捷
技术规格
| 技术参数 | 专业校准系统 |
|---|---|
| 极限压力 | < 1 · 10⁻⁷ hPa (mbar) |
| 测量范围 | 1 · 10⁻⁴ - 1 · 10³ hPa (mbar) |
| 前级泵抽速（50 Hz） | 2.5 m³/h |
| 前级泵抽速（60 Hz） | 2.9 m³/h |
| 氮气抽速 | 67 l/s |
| 输入电压 | 115/230 V AC |
| 功耗 | 230 VA |
| 执行器 | 手动 |
| 电缆长度 | 3 m |
| 材料 | 不锈钢，玻璃珠喷砂处理 |
| 操作模式 | 手动 |
| 精准度 | 取决于所使用的基准压力表 |
| 重量（约） | 66 kg |
| 连接法兰（入口） | DN 16 ISO-KF |
| 压力表连接 | 1x DN 40 ISO-KF、4x DN 16 ISO-KF、2x DN 25 ISO-KF、1x DN 40 CF/5x DN 16 ISO-KF、2x DN 25 ISO-KF、2x DN 40 ISO-KF |
| 进气口 | DN 16 ISO-KF |
| 气体流量范围 | 5 · 10⁻⁶ - 1 · 10³ hPa · l/s |
使用五个基准压力表进行校准时，可获得以下校准精度：
精度：0.2%，压力：1,013 至 0.1 hPa
精度：1.0%，压力：10-3 hPa
精度：10%，压力：10-4 hPa
使用五个基准压力表进行校准，在大气压力（1,013 hPa）至 0.1 hPa 的压力范围内，精度可达 0.2 %。它可以在 1,013 至 10-2 hPa 的广泛范围内精确地测量真空。

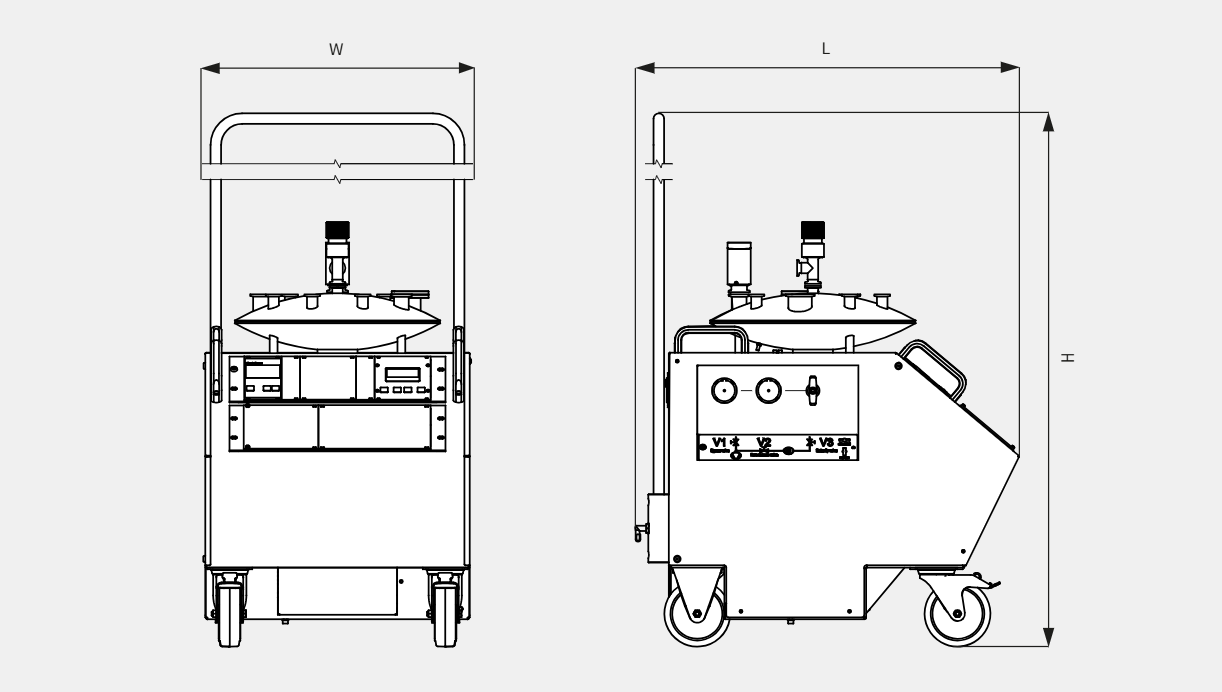

尺寸图
专业校准系统
市场和应用
化学品
- 包装
- 过滤、脱气
- 蒸馏、溶剂回收
- 蒸发、干燥
医疗
- 诊断成像
- H2O2 灭菌
- 医用加速器
制药与生物技术
- 蒸馏、溶剂回收
- 过滤、脱气
- 包装
- 蒸发、干燥
研发
- 高能物理
- 超高真空
配件
种类齐全的备件
基准压力表（CMR 或 CCT 型）
OmniControl
TPG 366 指示器和 6 个压力表的调节器
各种不同的连接法兰
可根据要求提供单独的法兰和/或泵配置
可根据要求提供更大的容器
